艾里卡特 Alicat PC/PCR 系列绝压和表压压力控制器

2021-09-04

艾里卡特 Alicat Scientific PC/PCR 系列绝压和表压压力控制器

PC/PCR系列绝压和表压压力控制器可快速达到新的设定值并保持该设定值,即使遇到不稳定的给进压力或者不断变化的温度,亦如此。我们将利用您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。

  • 快速、准确。阀门和PID控制算法确保在数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
  • 连接。PC/PCR系列绝压和表压压力控制器利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将PC/PCR系列绝压和表压压力控制器轻松整合到您的数字工业网络中。
  • 背压控制选项。PC/PCR系列绝压和表压压力控制器下游阀门的定位,可使您的艾里卡特产品成为背压控制器。该选项与绝压压力传感器配合时尤其能取得事半功倍的效果,无论天气如何,均可将您的过程系统保持在一定的固定压力。

可用量程

  • 绝压量程(真空)
    • PC:最大0-3000 psia;最小0-10托
    • PCS:最大0-3000 psia;最小0-30 psia
  • 表压量程(大气)
    • PC:最大0*-3000 psig;最小0*-2 inH2Og
    • PCS:最大0*-3000 psig;最小0-5 psig
    • *负表压读数(至-15 psig)也可被纳入表压量程内。

性能

  • 可调比:200:1
  • 标准精度(NIST可溯源):+/-0.25%满量程
  • 高精度(选配,NIST可溯源):+/-0.125%满量程
  • 可重复性:0.08%满量程
  • 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
  • 无需预热时间

工作条件

  • 兼容气体:所有非腐蚀性气体(PC/PCS系列)。液体和腐蚀性气体则需要S系列设备(PCS系列)。
  • 工作温度:-10°C至+60°C
  • 爆破压力:满量程的三倍

型号变体

  • 背压配置型号(下游有阀门,DS)
  • 外部压力传感器配置型号(PC-EXTSEN系列,见下文)
  • 配有远程压力传感端口的型号(PC3系列)
  • 腐蚀性气体专用型号(PCS系列,见下文)
  • 密闭容器用双阀配置型号(PCD系列)

外部压力传感器配置型号(PC-EXTSEN

若您想使用自己的真空或压力传感器,请选择PC-EXTSEN,因为这款产品没有内置压力传感器。相反,它可通过位于其顶部的专用工业传感器接头(ISC)以电子方式与客户提供的外部压力或真空传感器相连。这种配置尤其适用于真空镀膜工艺。

阀门选项

您可为您的压力控制器定制以下一种阀门,确保在预期过程条件下保持性能。

  • PC系列—选配小型比例控制阀,适用于20 slpm及以下量程
  • 具有PCA名称的PC系列—选配高性能比例控制阀,适用于压力较高的某些应用
  • PCP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
  • PCH系列—选配锤头状配置,将两个小型阀门并排成对,用作一个阀门
  • PCR系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量

液体和腐蚀性气体(PCS系列)

PC标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCS系列)可供选择。在该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,在这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。

结构选项

  • 通讯协议(模拟通讯,RS-232、RS-485、DeviceNet、EtherCAT、以太网/IP、Modbus RTU或TCP/IP、PROFIBUS)
  • 显示屏(单色或彩色,内置或面板安装)
  • 工艺连接件(NPT、SAE、AN、BSPP/G、焊接压缩或VCR/VCO接头)
  • 弹性体材料(氟橡胶、FFKM、EPDM、硅树脂)

绝压:
PC-10TORRA-D
PC-100TORRA-D
PC-15PSIA-D
PC-30PSIA-D
PC-100PSIA-D
PC-500PSIA-D
PC-1000PSIA-D
PC-1500PSIA-D
PC-2000PSIA-D
PC-3000PSIA-D
PCP-15PSIA-D
PCP-30PSIA-D
PCP-100PSIA-D
PCH-15PSIA-D
PCH-30PSIA-D
PCH-100PSIA-D
PCH-500PSIA-D
PCR-10TORRA-D
PCR-100TORRA-D
PCR-15PSIA-D
PCR-30PSIA-D
PCR-100PSIA-D
PCR-500PSIA-D
PCS-100PSIA-D
PCS-500PSIA-D
PCS-1000PSIA-D
PCS-1500PSIA-D
PCS-2000PSIA-D
PCS-3000PSIA-D
PCHS-30PSIA-D
PCHS-100PSIA-D
PCHS-500PSIA-D
PCRS-30PSIA-D
PCRS-100PSIA-D
PCRS-500PSIA-D

表压:
PC-2INH2OG-D
PCAS-1PSIG-D
PC-1PSIG-D
PC-5PSIG-D
PC-15PSIG-D
PC-30PSIG-D
PC-100PSIG-D
PC-500PSIG-D
PC-1000PSIG-D
PC-1500PSIG-D
PC-2000PSIG-D
PC-3000PSIG-D
PCP-2INH2OG-D
PCPAS-1PSIG-D
PCP-1PSIG-D
PCP-5PSIG-D
PCP-15PSIG-D
PCP-30PSIG-D
PCP-100PSIG-D
PCH-2INH2OG-D
PCHAS-1PSIG-D
PCH-1PSIG-D
PCH-5PSIG-D
PCH-15PSIG-D
PCH-30PSIG-D
PCH-100PSIG-D
PCH-500PSIG-D
PCR-2INH2OG-D
PCRAS-1PSIG-D
PCR-1PSIG-D
PCR-5PSIG-D
PCR-15PSIG-D
PCR-30PSIG-D
PCR-100PSIG-D
PCR-500PSIG-D
PCS-5PSIG-D
PCS-15PSIG-D
PCS-30PSIG-D
PCS-100PSIG-D
PCS-500PSIG-D
PCS-1000PSIG-D
PCS-1500PSIG-D
PCS-2000PSIG-D
PCS-3000PSIG-D
PCHS-5PSIG-D
PCHS-15PSIG-D
PCHS-30PSIG-D
PCHS-100PSIG-D
PCHS-500PSIG-D
PCRS-5PSIG-D
PCRS-15PSIG-D
PCRS-30PSIG-D
PCRS-100PSIG-D
PCRS-500PSIG-D

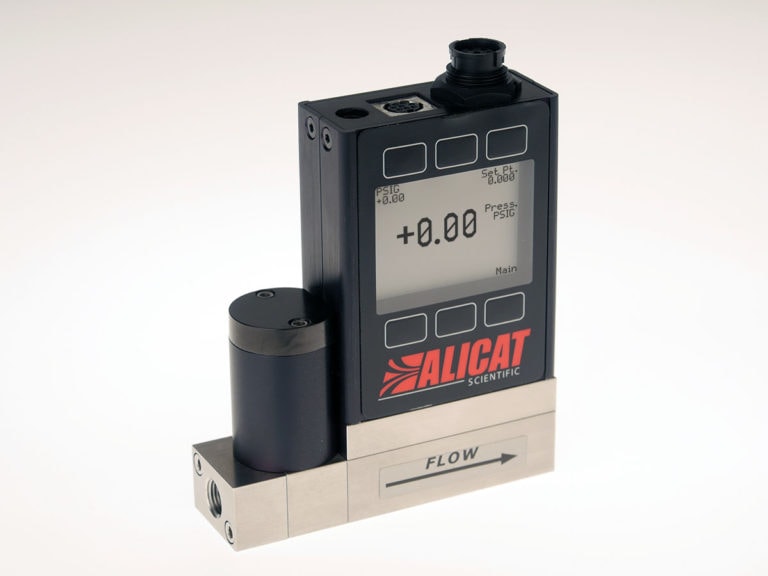

Alicat PC-EXTSEN-series pressure controller with external sensor connector
