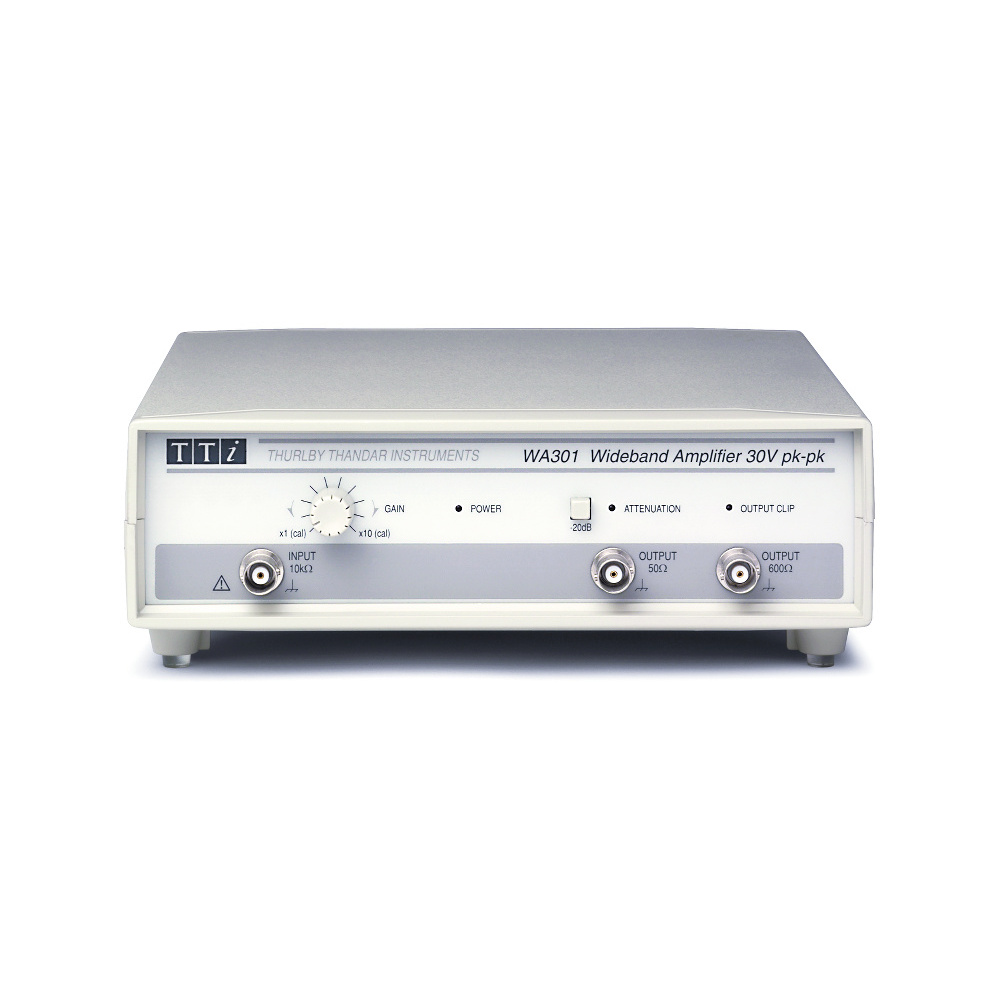

Aim-TTi WA301 波形放大器

2024-08-25

Aim-TTi WA301信号放大器, 0 → +20dB增益, 20V 峰峰值

Aim-TTi WA301是一款宽带放大器，设计用于在20 V峰值输出电压不足时与函数发生器一起使用。Aim-TTi WA301可将输出电压提升至30 V峰峰值。或者，该放大器可以用作简单的宽带放大器，以提供更高的输出电平。该波形放大器旨在扩展函数发生器的输出范围，具有30 V峰峰值输出摆幅、DC至1MHz带宽、高阻抗输入和可调增益。它提供50欧姆和600欧姆输出，具有可切换衰减器，适用于多种应用。

型号（P）     WA301

增益       0 → +20dB

平坦度    -1dB

输入阻抗       10 kΩ

输出阻抗       50 , 600Ω

上升 – 下降时间  500ns

输出电压       20V 峰峰值
