PR Electronics 3102 Pt100 变送器

2024-01-29

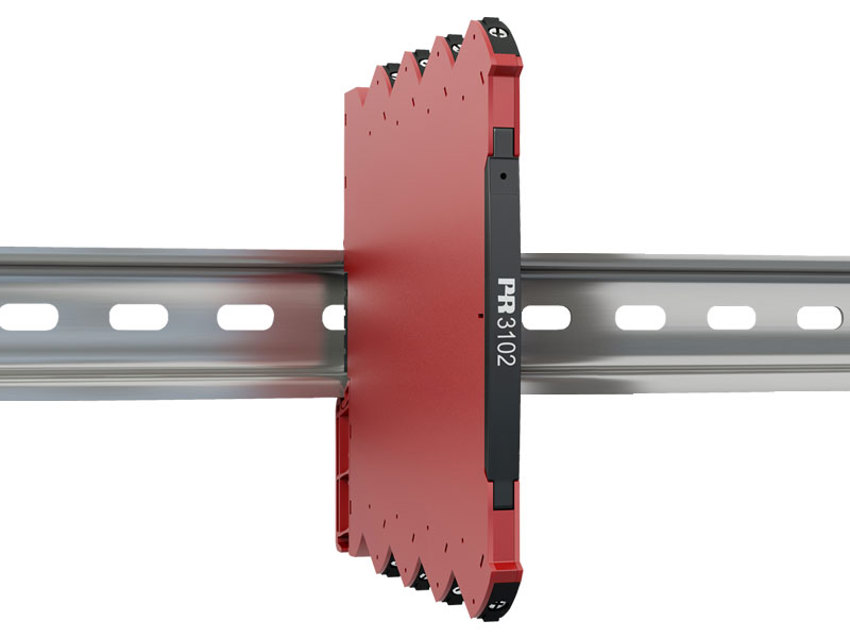

佩勒电子 PR Electronics 3102 Pt100 变送器

高精度，优于 0.1% 所设量程
6.1 mm 超薄外壳
优秀的 EMC 电磁兼容性能以及 50/60 Hz 噪声抑制功能
可选 < 30 ms / 300 ms 响应时间
通过DIP拨码开关设定参数

应用

3102 温度变送器可以测量标准 2-，3- 和 4-线 PT100 温度传感器，提供模拟量电压或电流输出。
3102 能够安装在安全区域或 Zone 2 / Division 2 区域。
具备船级社认证，适用船舶行业应用。

技术特点

宽电源输入范围 24 VDC (±30%) 。
< 30 ms 快速响应时间条件下，还同时具备传感器故障监测功能。
可选 300 ms 响应时间，当需要信号阻尼时。
所有量程范围内的高转换精度， < 0.1% 所设量程。
符合 NAMUR NE21 要求，3102 能在严苛 EMC 环境下提供顶级的测量性能。
产品按照 NAMUR NE43 标准要求，定义了超量程和传感器故障时特殊输出电流。
绿色 LED 灯指示产品和传感器的运行状态。
所有端子都带过电压和极性反接保护。
卓越的信噪比 > 60 dB。

常用规格

电源
电源电压	16,8…31,2 VDC
最大功耗	0.52 W
最大部功耗	0.52 W
响应时间
响应时间 (0…90%, 100…10%)	< 30 ms / 300 ms（可选）
信噪比	最小 60 dB
程序设计	DIP拨码开关
信号动态范围，输入	23 bit
信号动态范围，输出	18 bit
精度	优于 0,1% 所设量程
EMC 电磁兼容对精度的影响	< ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst	< ±1% 所设量程
拨码开关设置错误识别	输出 0 V / 0 mA；LED 0,5 s / 1 Hz

输入规格

RTD 输入
温度范围，Pt100	-200…+850°C
最小测量范围（量程）	10°C
精度：取两者中较大值	优于 0,1% 所设量程或 0,2°C
温度系数：取两者中较大值	0,02°C/°C 或 = ±0,01%/°C
传感器电流	< 150 µA
传感器电缆电阻	< 50 Ω per wire
传感器电缆电阻对精度的影响（3-/4-线）	< 0,002 Ω / Ω
传感器故障检测	Yes – 通过拨码开关选择
传感器断路检测	> 800 Ω
传感器短路检测	< 18 Ω

输出规格

常用输出规格
更新时间	10 ms
电流输出
信号范围	0…23 mA
可设定信号范围	0 / 4…20 mA
传感器故障报警输出（0…20 mA）	0 mA 或 23 mA / OFF
传感器故障报警输出（4…20 mA）	3,5 mA 或 23 mA / 符合 NAMUR NE43 标准或 OFF
负载（@电流输出）	≤ 600 Ω
负载稳定性	≤ 0,01% 所设量程 / 100 Ω
电流限值@低输出负载	< 60 mA 峰值 / < 4 mA 均值
电压输出
可设定信号范围	0/1…5 和 0/2…10 V
传感器故障报警输出	0 V / 最大值向上10% / 无
负载（@电压输出）	≥ 10 kΩ
输出开路	< 18 V
