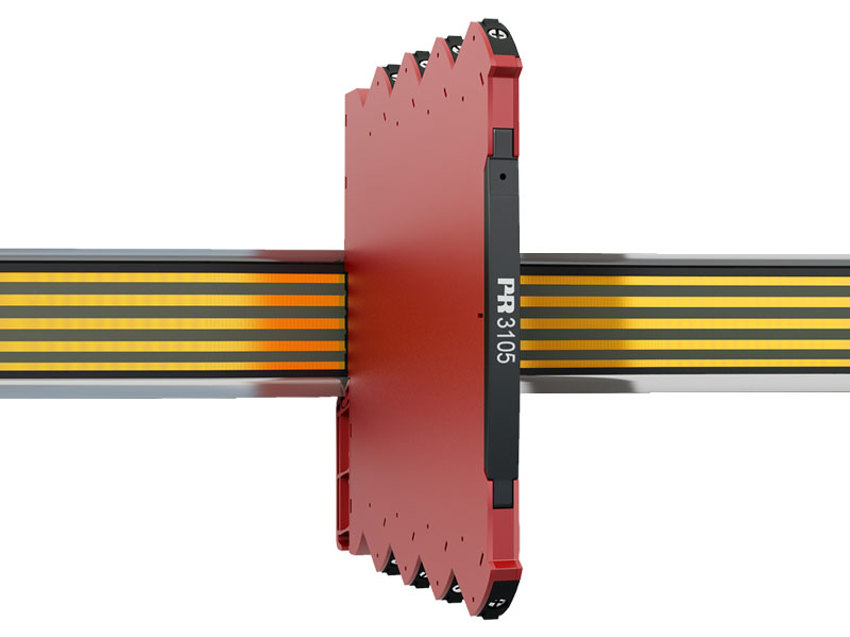

佩勒电子 PR Electronics 3105 隔离变送器
电源 |
|
| 电源电压 | 16,8…31,2 VDC |
| 最大功耗 | 0.80 W |
| 最大部功耗 | 0.52 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 2,5 kVAC / 300 VAC (增强隔) |
响应时间 |
|
| 响应时间 (0…90%, 100…10%) | < 7 ms |
| 程序设计 | DIP拨码开关 |
| 信噪比 | > 60 dB |
| 截止频率（3 dB） | > 100 Hz |
| 信号动态范围，输入 | 模拟信号链 |
| 信号动态范围，输出 | 模拟信号链 |
| 精度 | 优于 0,2% 所设量程 |
| 温度系数 | < ±0,015% 所设量程 / °C |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
电流输入 |
|
| 测量范围 | 0…23 mA |
| 可调测量范围 | 0…20 和 4…20 mA |
| 输入压降 | < 1,5 VDC |
电压输入 |
|
| 测量范围 | 0…10,25 V 0…11,5 V / 0…5,75 V |
| 可设定测量范围 | 0/1…5 和 0/2…10 V |
| 输入电阻 | ≥ 500 kΩ |
电流输出 |
|
| 信号范围 | 0…23 mA |
| 可设定信号范围 | 0 / 4…20 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | 0,002% 所设量程 / 100 Ω |
| 电流限值 | ≤ 28 mA |
电压输出 |
|
| 信号范围 | 0…10 VDC |
| 可设定信号范围 | 0/1…5 和 0/2…10 V |
| 负载（@电压输出） | ≥ 10 kΩ |
| 所设量程 | = 拨码开关所选输出范围 |
