PR Electronics 3108 中继器/分路器

2024-02-25

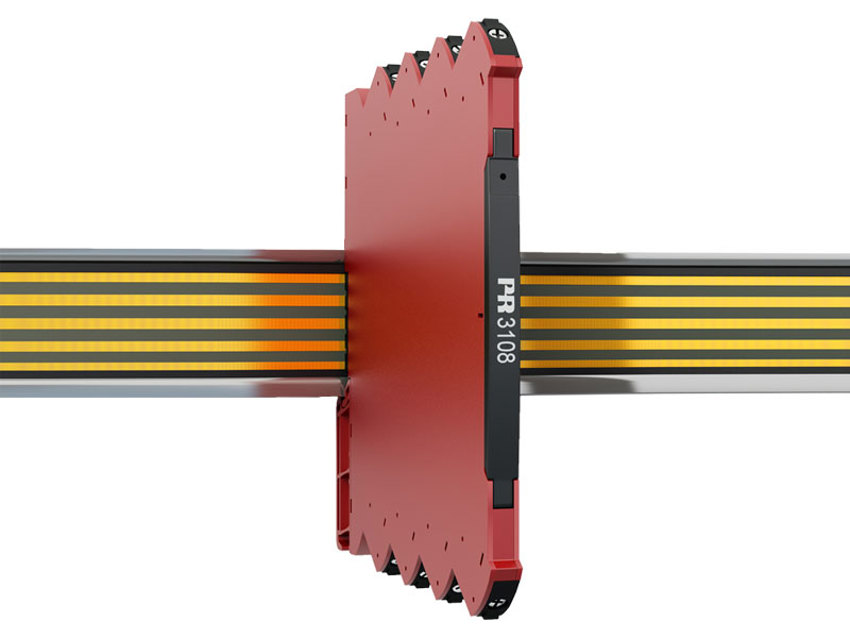

佩勒电子 PR Electronics 3108 隔离中继器/分路器

  • 电流信号隔离变送
  • 6.1 mm 超薄外壳
  • 响应时间 < 7 ms
  • 信号分路功能:1 入 – 2 出
  • 使用简单 – 无需设定

常用规格

电源

电源电压 16,8…31,2 VDC
最大功耗 0.75 W
最大部功耗 0.48 W

隔离电压

隔离电压,测试/工作 2,5 kVAC / 300 VAC (增强隔)
Zone 2 / Div. 2 250 VAC

响应时间

响应时间 (0…90%, 100…10%) < 7 ms
信噪比 > 60 dB
截止频率(3 dB) > 100 Hz
信号动态范围,输入 模拟信号链
信号动态范围,输出 模拟信号链
精度 优于 0,05%
温度系数 < ±0,01% 所设量程 / °C
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程

输入规格

电流输入

测量范围 0…23 mA
输入压降 < 1,5 VDC

输出规格

电流输出

信号范围 0…23 mA
负载(@电流输出) ≤ 300 Ω
负载稳定性 0,002% 所设量程 / 100 Ω
电流限值 ≤ 28 mA
所设量程 = 0…20 mA
