PR Electronics 3111 热电偶隔离变送器

2024-01-29

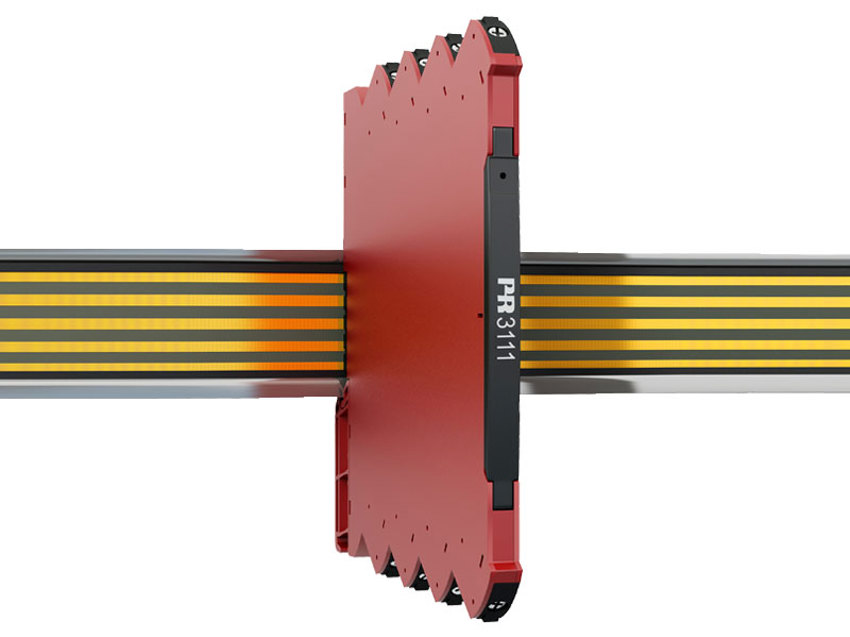

佩勒电子 PR Electronics 3111 热电偶隔离变送器

  • 超高精度，优于 0.05% 所设量程
  • 6.1 mm 超薄外壳
  • 优秀的 EMC 电磁兼容性能以及 50/60 Hz 噪声抑制功能
  • 可选 < 30 ms / 300 ms 响应时间
  • 通过DIP拨码开关设定参数

应用

  • 3111 温度变送器可以测量标准 J 和 K 型热电偶，提供隔离的模拟量电压或电流输出。
  • 高等级3端口隔离（输入/输出/电源端口），能有效抑制浪涌电流，保护控制系统远离信号噪声和瞬变的影响。
  • 3111 能够安装在安全区域或 Zone 2 / Division 2 区域。
  • 具备船级社认证，适用船舶行业应用。

技术特点

  • 宽电源输入范围 24 VDC (±30%)，端子供电或电源导轨供电。
  • < 30 ms 快速响应时间条件下，还同时具备传感器故障监测功能。
  • 可选 300 ms 响应时间，当需要信号阻尼时。
  • 可选内部/外部 CJC 补偿。
  • 所有量程范围内的极高转换精度，< 0.05% 所设量程。
  • 符合 NAMUR NE21 要求，3111 能在严苛 EMC 环境下提供顶级的测量性能。
  • 产品按照 NAMUR NE43 标准要求，定义了超量程和传感器故障时特殊输出电流。
  • 绿色 LED 灯指示产品和传感器的运行状态。
  • 所有端子都带过电压和极性反接保护。
  • 高电气隔离性能 2.5 kVAC。
  • 卓越的信噪比 > 60 dB。

常用规格

电源
电源电压 16,8…31,2 VDC
最大功耗 0.70 W
最大部功耗 0.70 W

隔离电压
隔离电压，测试/工作 2,5 kVAC / 300 VAC (增强隔)
Zone 2 / Div. 2 250 VAC

响应时间
响应时间 (0…90%, 100…10%) < 30 ms / 300 ms（可选）
信噪比 最小 60 dB
程序设计 DIP拨码开关
信号动态范围，输入 23 bit
信号动态范围，输出 18 bit
精度 优于 0,05% 所设量程
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程
拨码开关设置错误识别 输出 0 V / 0 mA；LED 0,5 s / 1 Hz

输入规格

TC 输入
温度范围，TC J -100…+1200°C
温度范围，TC K -180…+1372°C
最小测量范围（量程）- TC J & K 50°C
精度：取两者中较大值 优于 0,05% 所设量程 或 0,5°C
温度系数：取两者中较大值 0,°C/°C 或 = ±0,01%/°C
传感器电缆电阻 < 5 kΩ 单根导线
冷端补偿（CJC）：精度@外部 PT100 输入 优于 ±0,15°C
冷端补偿（CJC）：精度@内部 CJC 优于 ±2,5°C
内部 CJC 故障检测 Yes
外部 CJC 故障检测 Yes – 通过拨码开关选择
热电偶断路检测 Yes – 通过拨码开关选择

输出规格

常用输出规格
更新时间 10 ms

电流输出
信号范围 0…23 mA
可设定信号范围 0 / 4…20 mA
传感器故障报警输出（0…20 mA） 0 mA 或 23 mA / OFF
传感器故障报警输出（4…20 mA） 3,5 mA 或 23 mA / 符合 NAMUR NE43 标准或 OFF
负载（@电流输出） ≤ 600 Ω
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
电流限值@低输出负载 < 60 mA 峰值 / < 4 mA 均值

电压输出
可设定信号范围 0/1…5 和 0/2…10 V
传感器故障报警输出 0 V / 最大值向上10% / 无
输出开路 < 18 V
