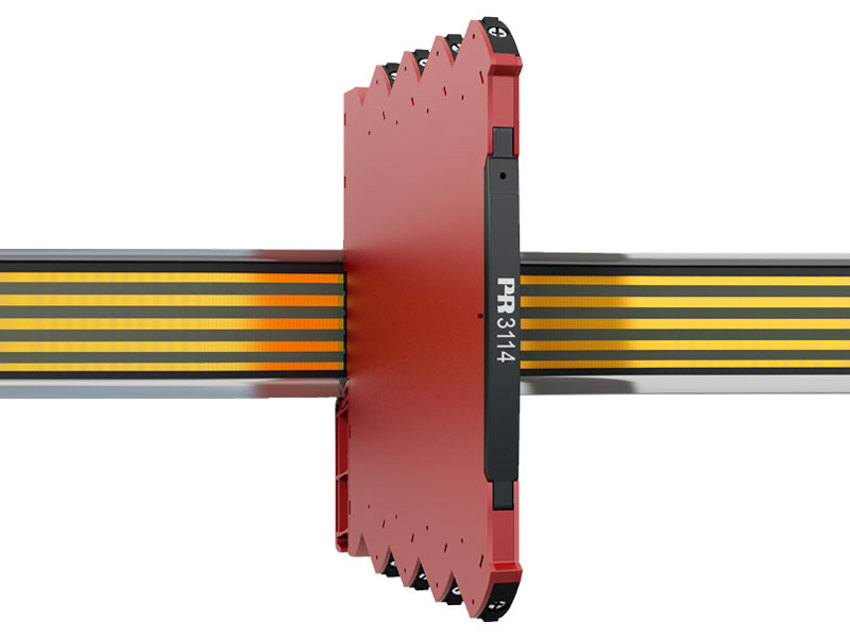

佩勒电子 PR Electronics 3114 通用隔离变送器
电源 |
|
| 电源电压 | 16,8…31,2 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | ≤ 1.2 W |
| 最大部功耗 | 0.65 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 2,5 kVAC / 300 VAC (增强隔) |
| Zone 2 / Div. 2 | 250 VAC |
响应时间 |
|
| 温度输入（0…90%， 100…10%） | ≤ 1 s |
| mA / V 输入（0…90%， 100…10%） | ≤ 400 ms |
| 信噪比 | 最小 60 dB (0…100 kHz) |
| 信号动态范围，输入 | 24 bit |
| 信号动态范围，输出 | 16 bit |
| 程序设计 | ConfigMate 4590 |
| 精度 | 优于 0,1% 所设量程 |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
RTD 输入 |
|
| RTD 类型 | Pt10/20/50/100/200/250/300/Pt400/500/1000; Ni50/100/120/1000 |
| 电缆电阻 | 50 Ω (最大) |
| 传感器电流 | 额定 0,2 mA |
| 传感器电缆电阻对精度的影响（3-/4-线） | < 0,002 Ω / Ω |
| 传感器故障检测 | Yes |
| 短路检测 | < 15 Ω |
线性电阻输入 |
|
| 线性电阻 最小…最大 | 0 Ω…10000 Ω |
电位器输入 |
|
| 电位器 最小…最大 | 10 Ω…100 kΩ |
TC 输入 |
|
| 热电偶型号 | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| 冷端补偿（CJC），通过内置传感器实现内部补偿 | ±(2,0°C + 0,4°C * Δt) |
| 传感器故障检测 | Yes |
| 传感器故障电流：测量时/其它 | 额定 2 µA / 0 µA |
电流输入 |
|
| 测量范围 | 0…23 mA |
| 可调测量范围 | 0…20 和 4…20 mA |
| 输入电阻 | 额定 20 Ω + PTC 50 Ω |
电压输入 |
|
| 测量范围 | 0…12 VDC |
| 可设定测量范围 | 0/0,2…1, 0/1…5, 0/2…10 VDC |
| 输入电阻 | 额定 10 MΩ |
| 2线制变送器供电 | > 15 V / 20 mA |
电流输出 |
|
| 信号范围 | 0…23 mA |
| 可设定信号范围 | 0…20/4…20/20…0/20…4 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 传感器故障报警输出 | 0 / 3,5 / 23 mA / 无 |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
| 电流限值 | ≤ 28 mA |
电压输出 |
|
| 信号范围 | 0…10 VDC |
| 可设定信号范围 | 0/0,2…1; 0/1…5 ; 0/2…10; 1…0,2/0; 5…1/0; 10…2/0 V |
| 负载（@电压输出） | ≥ 10 kΩ |
| 所设量程 | = 当前所选范围 |
