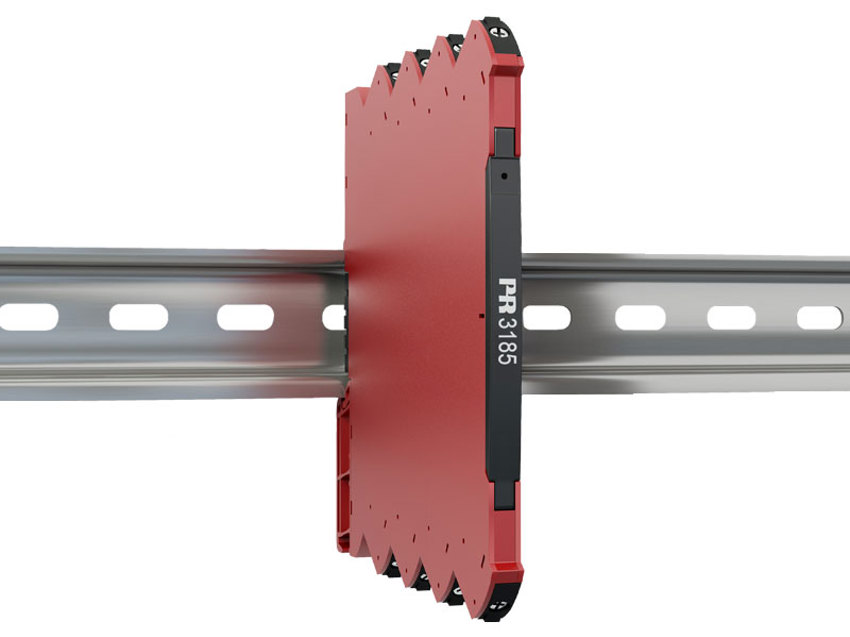

佩勒电子 PR Electronics 3185信号回路隔离器
电源 |
|
| 部功耗，每个通道 | 30 mW |
隔离电压 |
|
| 隔离电压，测试/工作 | 2,5 kVAC / 300 VAC (增强隔) |
| Zone 2 / Div. 2 | 250 VAC |
响应时间 |
|
| 响应时间 (0…90%, 100…10%) | < 5 ms |
| 信噪比 | > 60 dB |
| 信号动态范围，输入 | 模拟信号链 |
| 信号动态范围，输出 | 模拟信号链 |
| 精度 | 优于 0,1% |
| 截止频率（3 dB） | 100 Hz |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
电流输入 |
|
| 测量范围 | 0…23 mA |
| 输入压降 | （模块压降）+ Vout. |
| 信号转换 | 1:1 |
| 启动电流，典型值 | 10 uA |
| 输入电流过载，最大 | 50 mA |
| 输入到输出电压降，典型值 | 1,35 V +（0,015 x Vout.） |
电流输出 |
|
| 信号范围 | 0…23 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | < 0,01% 所设量程 / 100 Ω |
| 电压限值 | 17,5 V |
| 所设量程 | = 0…20 mA |
