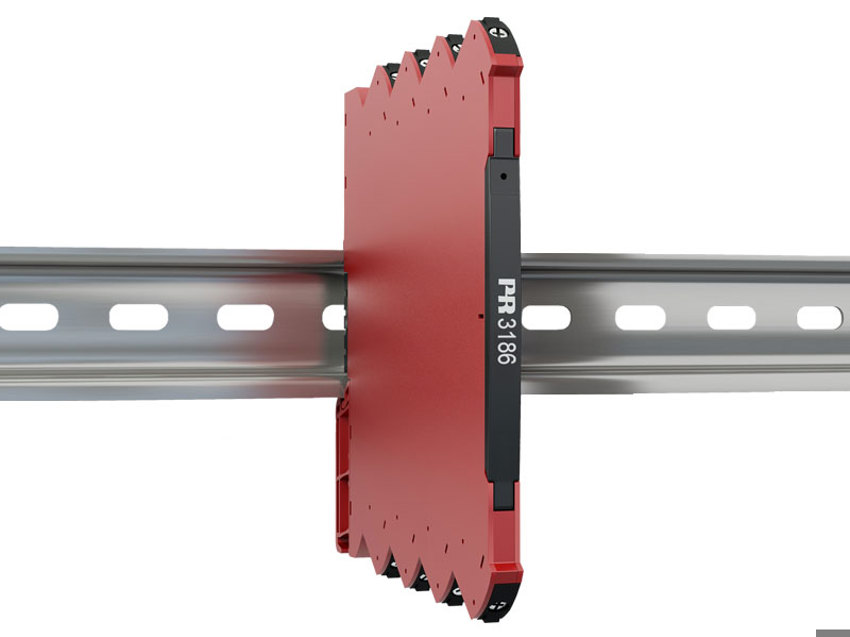

佩勒电子 PR Electronics 3186 二线制信号隔离器
电源 |
|
| 电源电压 | 6…35 VDC |
| 部功耗，每个通道 | 50 mW (3186A) Vterminal x I (3186B) |
隔离电压 |
|
| 隔离电压，测试/工作 | 2,5 kVAC / 300 VAC (增强隔) |
| Zone 2 / Div. 2 | 250 VAC |
响应时间 |
|
| 响应时间 (0…90%, 100…10%) | < 5 ms |
| 信噪比 | > 60 dB |
| 信号动态范围，输入 | 模拟信号链 |
| 信号动态范围，输出 | 模拟信号链 |
| 精度 | 优于 0,05% |
| 截止频率（3 dB） | 100 Hz |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
电流输入 |
|
| 测量范围 | 3,5…23 mA |
| 输入到输出电压降，典型值 | 2,5 V (3186A) |
| 输入压降典型值: 输出供电和未供电情况下 | ≤ 3 V (3186B) |
| 2线制变送器供电 | 3,5…32,5 V |
| 信号转换 | 1:1 |
电流输出 |
|
| 信号范围 | 3,5…23 mA |
| 信号范围，输入至输出 | 3,8…20,5 mA |
| 输出回路电流限值，额定 | 24 mA |
| 输出电流过载，最大 | 50 mA |
