PR Electronics 3202 隔离器/放大器

2024-02-25

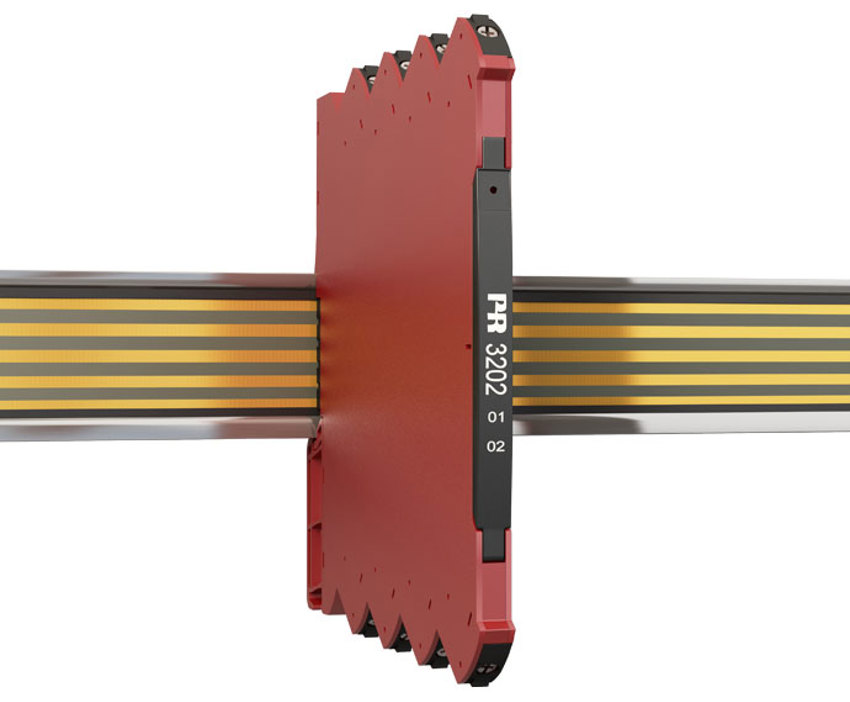

佩勒电子 PR Electronics 3202 脉冲隔离器/开关放大器

  • 输入：NAMUR、NPN 集电极开路和触点。
  • 输出：2 个继电器或 NPN 晶体管输出。
  • 2.5 kVAC，4 端口电气隔离。
  • 线路故障检测 (LFD) / 电缆断路检测。
  • 电源电压 16.8 VDC…31.2 VDC

常用规格

电源
电源电压 16,8…31,2 VDC
最大部功耗 0.65 W (3202A1) / 0.95 W (3202A2)
最大功耗 ≤ 1.2 W

隔离电压
隔离电压，测试/工作 2,5 kVAC / 300 VAC (增强隔)

辅助电源
传感器电源限制

输入规格

NAMUR输入
NAMUR 符合 EN 60947-5-6
低电平触发标准 < 1.2 mA
高电平触发标准 > 2.1 mA
传感器电源 8.2 VDC

NPN 和机械开关
最大限度输入频率 5 kHz
低电平触发标准 < 1.2 mA
高电平触发标准 > 2.1 mA
最高输入电压 24 VDC

输出规格

继电器输出
最大电压 250 VAC / 200 VDC
最大电流 2 AAC
最大 AC 功率 100 VA
Max. DC current, resistive load ≤ 30 VDC 2 ADC
Max. DC current, resistive load > 30 VDC 请查看手册描述
最大开关频率 20 Hz
响应时间 < 20 ms

NPN 输出
最大电压 30 VDC
最大开关频率 5 kHz
最小脉冲宽度 > 0,1 ms
80 mA 时电压降最大 2.5 VDC
响应时间 < 0.1 ms
