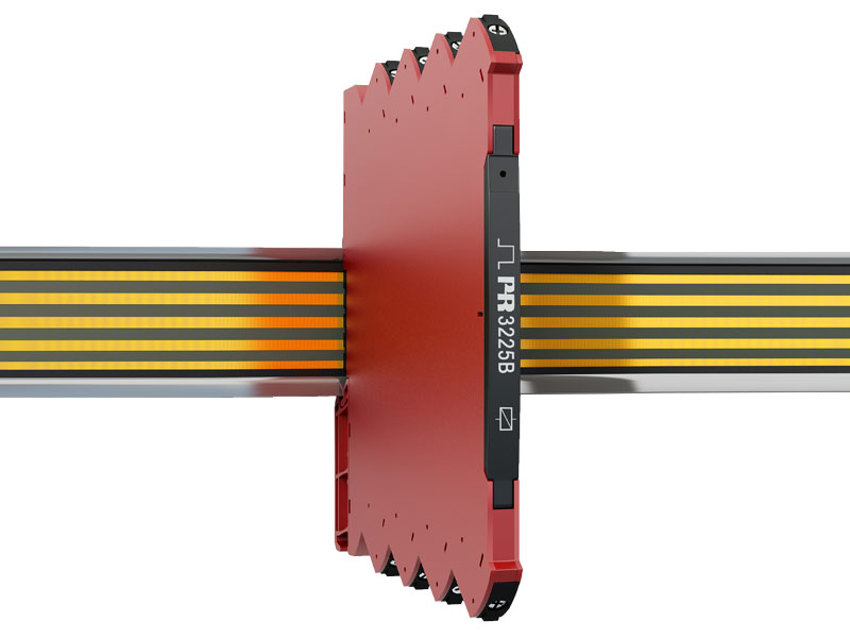

佩勒电子 PR Electronics 3225 通用频率变送器
电源 |
|
| 电源电压 | 16,8…31,2 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | ≤ 1.2 W |
| 最大部功耗 | 0.65 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 2,5 kVAC / 300 VAC (增强隔) |
响应时间 |
|
| 响应时间 (0…90%, 100…10%) | ≤ 30 ms |
辅助电源 |
|
| 传感器电源限制 | 23 mA, 5…17 V |
| 信号动态范围，输出 | 18 bit |
| 在 25°C 下长期稳定性 、电流、 （1 年/5 年） | ≤ 0.058% / ≤ 0.101% |
| 在 25°C 下长期稳定性 、电压、 （1 年/5 年） | ≤ 0.032% / ≤ 0.058% |
| 精度 | 请查看手册描述 |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
频率输入 |
|
| 频率范围 | 0.001 Hz 至 100 kHz |
| 时间范围，时间功能 | 10 μs 至 999.9 s |
| 最高频率 / 最小脉冲宽度，输入滤波器开启 | 75 Hz / 8 ms |
传感器规格 |
|
| Tacho, 低电平 / 高电平触发标准 | ≤ -50 mV / ≥ +50 mV |
| NPN / PNP, 低电平 / 高电平触发标准 | ≤ 4.0 V / ≥ 7.0 V |
| TTL, 低电平 / 高电平触发标准 | ≤ 0.8 V / ≥ 2.0 V |
| S0, 低电平 / 高电平触发标准 | ≤ 2.2 mA / ≥ 9.0 mA |
| NAMUR, 低电平 / 高电平触发标准 | ≤ 1.2 / ≥ 2.1 mA |
特殊电压输入 / 特殊电流输入 |
|
| 用户可编程的触发电平 | -0.05…6.50 V 0.0…10.0 mA |
电流输出 |
|
| 0…23 mA | |
| 可设定信号范围 | 0 / 4…20 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | ≤ 0.001% of span / 100 Ω |
| 响应时间（可设定） | 0.0…60.0 s |
| 传感器故障报警输出 | 0 / 3,5 / 23 mA / 无 |
| 电流限值 | ≤ 28 mA |
电压输出 |
|
| 信号范围 | ≤ 11.5 VDC |
| 可设定信号范围 | 0…1; 0…5; 0…10; 0.2…1; 2…10 VDC |
| 负载（@电压输出） | ≥ 10 kΩ |
| 响应时间（可设定） | 0.0…60,0 s |
继电器输出 |
|
| 继电器功能 | 开关点，窗口功能和输出锁存功能 |
| 迟滞 | 0…100% |
| ON 和 OFF 延迟 | 0…3600 s |
| 开机延时 | 0…9999 s |
| 传感器故障输出反应 | 中断/增大/保持 |
| 最大电压 | 250 VAC / 200 VDC |
| 最大电流 | 2 A |
| 最大 AC 功率 | 500 VA |
| Max. DC current, resistive load ≤ 30 VDC | 2 ADC |
| Max. DC current, resistive load > 30 VDC | 请查看手册描述 |
