PR Electronics 3333 变送器

2024-02-01

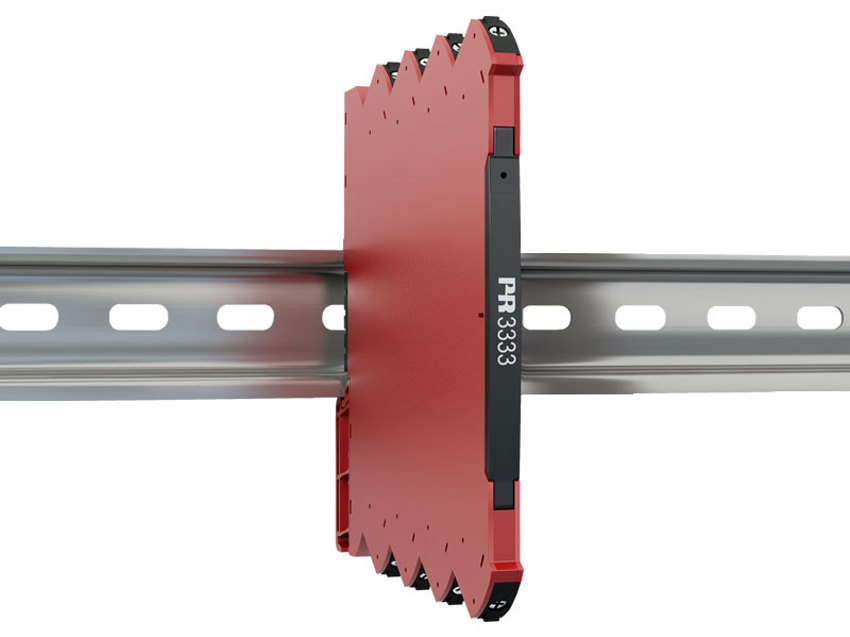

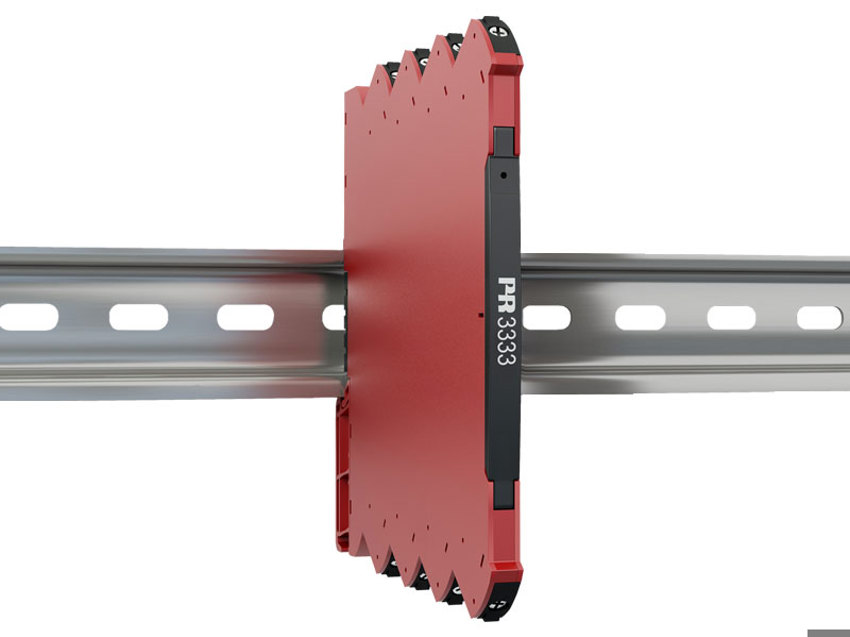

佩勒电子 PR Electronics 3333 二线制Pt100变送器

  • 高精度，优于 0.1% 所设量程
  • 6.1 mm 超薄外壳
  • 优秀的 EMC 电磁兼容性能以及 50/60 Hz 噪声抑制功能
  • 可选 < 30 ms / 300 ms 响应时间
  • 通过DIP拨码开关设定参数

应用

  • 3333 温度变送器可以测量标准 2-，3- 和 4-线 Pt100 温度传感器，提供无源模拟量电流输出。
  • 3333 能够安装在安全区域或 Zone 2 / Division 2 区域。
  • 具备船级社认证，适用船舶行业应用。

技术特点

  • 宽电压范围回路供电 3.3…35 VDC。
  • < 30 ms 快速响应时间条件下，还同时具备传感器故障监测功能。
  • 可选 300 ms 响应时间，当需要信号阻尼时。
  • 所有量程范围内的高转换精度，优于 0.1% 所设量程。
  • 符合 NAMUR NE21 要求，3333 能在严苛 EMC 环境下提供顶级的测量性能。
  • 产品按照 NAMUR NE43 标准要求，定义了超量程和传感器故障时特殊输出电流。
  • 所有端子都带过电压和极性反接保护。
  • 卓越的信噪比 > 60 dB。

常用规格

电源
电源电压 3,3…35 VDC
最大功耗 0.80 W
部功耗 12 mW…0,8 W

响应时间
响应时间 (0…90%, 100…10%) < 30 ms / 300 ms（可选）
电压降 3,3 VDC
信噪比 最小 60 dB
程序设计 DIP拨码开关
信号动态范围，输入 23 bit
信号动态范围，输出 18 bit
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程
拨码开关设置错误识别 3,5 mA

输入规格

RTD 输入
温度范围，Pt100 -200…+850°C
最小测量范围（量程） 10°C
精度：取两者中较大值 优于 0,1% 所设量程 或 0,2°C
温度系数：取两者中较大值 0,02°C/°C 或 = ±0,01%/°C
传感器电流 < 150 µA
传感器电缆电阻 < 50 Ω per wire
传感器电缆电阻对精度的影响（3-/4-线） < 0,002 Ω / Ω
传感器故障检测 Yes – 通过拨码开关选择
传感器断路检测 > 800 Ω
传感器短路检测 < 18 Ω

输出规格

常用输出规格
更新时间 10 ms

电流输出
可设定信号范围 4…20 和 20…4 mA
负载（@电流输出） ≤ (Vsupply – 3,3) / 0,023 [Ω]
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出 3,5 mA 或 23 mA / 符合 NAMUR NE43 标准或 OFF
