PR Electronics 3337 温度变送器

2024-02-01

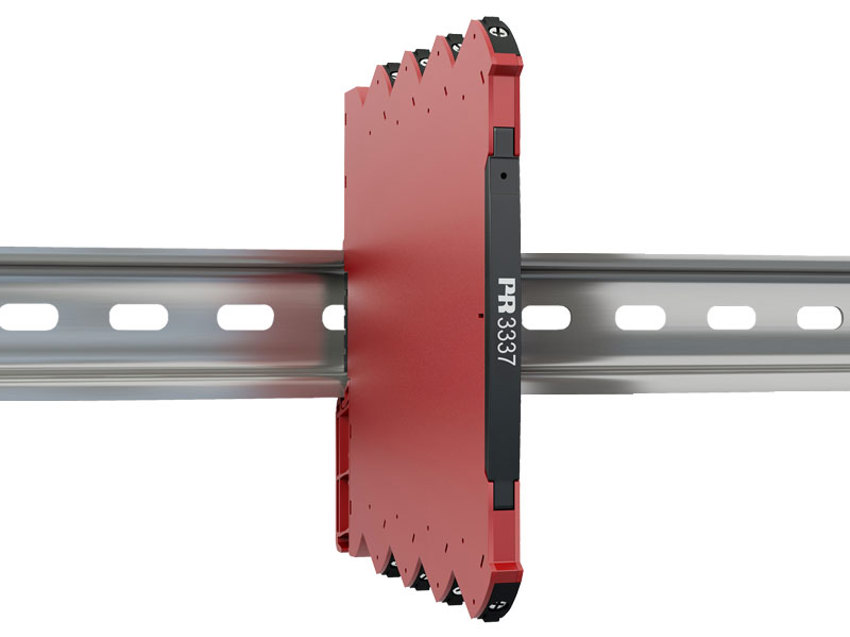

佩勒电子 PR Electronics 3337 二线制HART温度变送器

  • 超高精度，优于 0.05% 所设量程
  • 6.1 mm 超薄外壳
  • 优秀的 EMC 电磁兼容性能
  • 可选 60 ms / 60 s 响应时间
  • 通过DIP拨码开关设定参数

应用

  • 3337 温度变送器可以测量标准PT100， J 和 K 型热电偶，提供隔离的无源模拟量电流和 HART 信号输出。
  • 高等级2端口隔离（输入/输出端口），能有效抑制浪涌电流，保护控制系统远离信号噪声和瞬变的影响。
  • 3337 能够安装在安全区域或 Zone 2 / Division 2 区域。
  • 具备船级社认证，适用船舶行业应用。

技术特点

  • 宽电压范围回路供电 6.2…35 VDC。
  • 60 ms 快速响应时间条件下，还同时具备传感器故障监测功能。
  • 可选内部/外部 CJC 补偿。
  • 所有量程范围内的极高转换精度，< 0.05% 所设量程。
  • 符合 NAMUR NE21 要求，3337 能在严苛 EMC 环境下提供顶级的测量性能。
  • 产品按照 NAMUR NE43 标准要求，定义了超量程和传感器故障时特殊输出电流。
  • 所有端子都带过电压和极性反接保护。
  • 高电气隔离性能 2.5 kVAC。
  • 卓越的信噪比 > 60 dB。

常用规格

电源
电源电压 6,2…35 VDC
最大功耗 0.80 W
部功耗 22 mW…0,8 W

隔离电压
隔离电压，测试/工作 2,5 kVAC / 300 VAC (增强隔)
Zone 2 / Div. 2 250 VAC

响应时间
HART 模式，（0…90%， 100…10%） 60 ms…60 s， 可设定
DIP 模式，0…90%， 100…10%） < 60 ms
电压降 6,2 VDC
信噪比 最小 60 dB
程序设计 DIP拨码开关
信号动态范围，输入 23 bit
信号动态范围，输出 18 bit
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程
拨码开关设置错误识别 3,5 mA

输入规格

RTD 输入
温度范围，Pt100 -200…+850°C
精度：取两者中较大值 优于 0,05% 所设量程 或 0,1°C
温度系数：取两者中较大值 0,02°C/°C 或 = ±0,01%/°C
传感器电流 < 150 µA
传感器电缆电阻 < 50 Ω per wire
传感器电缆电阻对精度的影响（3-/4-线） < 0,002 Ω / Ω
传感器故障检测 Yes – 通过拨码开关选择
传感器断路检测 > 800 Ω
传感器短路检测 < 18 Ω

TC 输入
温度范围，TC J -100…+1200°C
温度范围，TC K -180…+1372°C
精度：取两者中较大值 优于 0,05% 所设量程 或 0,5°C
温度系数：取两者中较大值 0,°C/°C 或 = ±0,01%/°C
传感器电缆电阻 < 5 kΩ 单根导线
冷端补偿（CJC）：精度@外部 PT100 输入 优于 ±0,15°C
冷端补偿（CJC）：精度@内部 CJC 优于 ±2,5°C
内部 CJC 故障检测 Yes
外部 CJC 故障检测 Yes – 通过拨码开关选择
热电偶断路检测 Yes – 通过拨码开关选择

输出规格

常用输出规格
更新时间 10 ms

电流输出
可设定信号范围 4…20 和 20…4 mA
负载（@电流输出） ≤ (Vsupply – 6,2) / 0,023 [Ω]
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出 3,5 mA 或 23 mA / 符合 NAMUR NE43 标准或 OFF
HART 协议版本 HART 7
