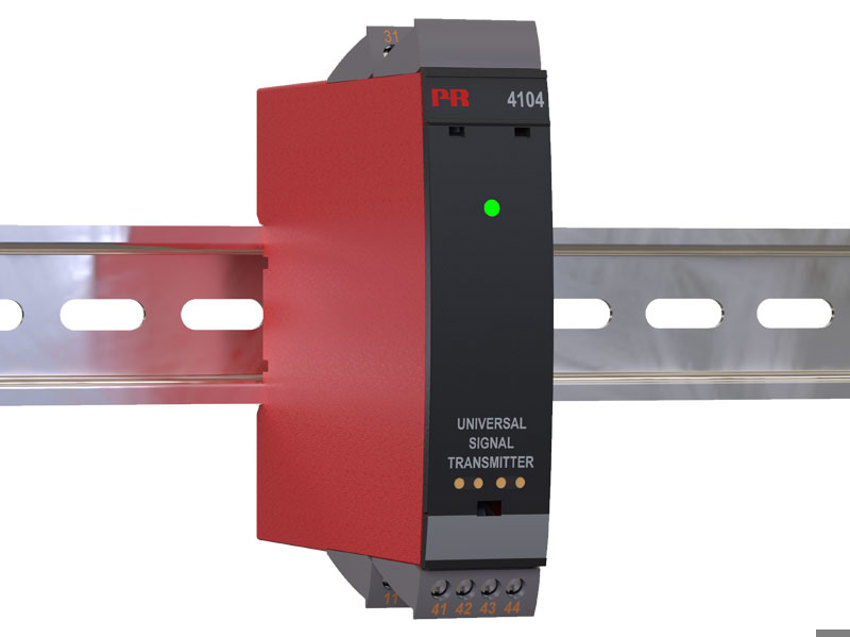

佩勒电子 PR Electronics PR Electronics 4104 通用单/双极信号变送器
电源 |
|
| 电源电压，通用 | 21,6…253 VAC，50…60 Hz 或 19,2…300 VDC |
| 最大功耗 | ≤ 2,5 W |
| 最大部功耗 | ≤ 2,5 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 2,3 kVAC / 250 VAC |
响应时间 |
|
| 响应时间 (0…90%, 100…10%) | < 20 ms |
辅助电源 |
|
| 2线制回路供电 | > 16 V / 20 mA |
| 3线制回路供电 | > 18 V / 20 mA |
| 回路供电限制，端子 44， 额定值 | 30 mA |
| 程序设计 | PR 4500通信接口 |
| 信噪比 | > 60 dB |
| 截止频率（3 dB） | > 40 Hz |
| 精度 | 优于 0,05% 所设量程 |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
电流输入 |
|
| 信号范围 | ±23 mA |
| 可调测量范围 | 0…20 和 4…20 mA ± 10 和 ± 20 mA |
| 输入压降 | 1,4 V @ 20 mA |
| 回路故障检测，4…20 mA：低值 | < 3,6 mA |
| 回路故障检测，4…20 mA：高值 | > 21 mA |
电压输入 |
|
| 信号范围 | ±12 V |
| 可设定测量范围 | 0/0,2…1, 0/1…5, 0/2…10 VDC ±1, ±5 和 ±10 V |
| 输入电阻 | > 2 MΩ |
电流输出 |
|
| 信号范围 | 0…23 mA（单极性） -23…+23 mA（双极性） |
| 电流限值 | ≤ 28 mA（单极性） ± 28 mA（双极性） |
| 负载稳定性 | ≤ 0.001% of span / 100 Ω |
| 响应时间（可设定） | 0.0…60.0 s |
| 输出限值，4…20 和 20…4 mA 信号 | 3,8…20,5 mA |
| 输出限值，其余单极性 mA 信号 | 0 和最大值的115% |
| 输出限值，双极性 mA 信号 | 最小&最大值的 ±115% |
| 传感器故障报警输出，4…20 mA 输入：可选 | 低，高，零，无 |
有源单极性和双极性 mA 输出 |
|
| 可设定范围 | 0…20 和 4…20 mA ±10 和 ±20 mA 正向或反向输出 |
| V-curve 功能，有源信号，100-0-100% | 20-0-20 mA |
| 负载（@电流输出） | ≤ 800 Ω |
无源二线制 mA 输出 |
|
| 可设定范围 | 0…20 和 4…20 mA 正向或反向输出 |
| V-curve 功能，100-0-100% | 20-0-20 mA |
| 外部回路供电 | 3,5 – 26 V |
电压输出 |
|
| 可设定信号范围 | 0/0,2…1; 0/1…5 ; 0/2…10 V ±1，±5 和 ±10 V 正向或反向输出 |
| V-curve 功能，100-0-100% | 1-0-1, 5-0-5 和 10-0-10 V |
| 负载（@电压输出） | ≥ 500 kΩ |
| 响应时间（可设定） | 0.0…60,0 s |
| 输出限值 – 超出范围：从0开始的单极性 V 信号 | 0 和最大值的 115% |
| 输出限值 – 超出范围：带偏移量单极性 V 信号 | 最小值的 -5%和最大值的 115% |
| 输出限值 – 超出范围：双极性 V 信号 | 最小&最大值的 ±115% |
| 传感器故障报警输出，4…20 mA 输入：可选 | 低，高，零，无 |
