PR Electronics 4116 变送器

2024-02-22

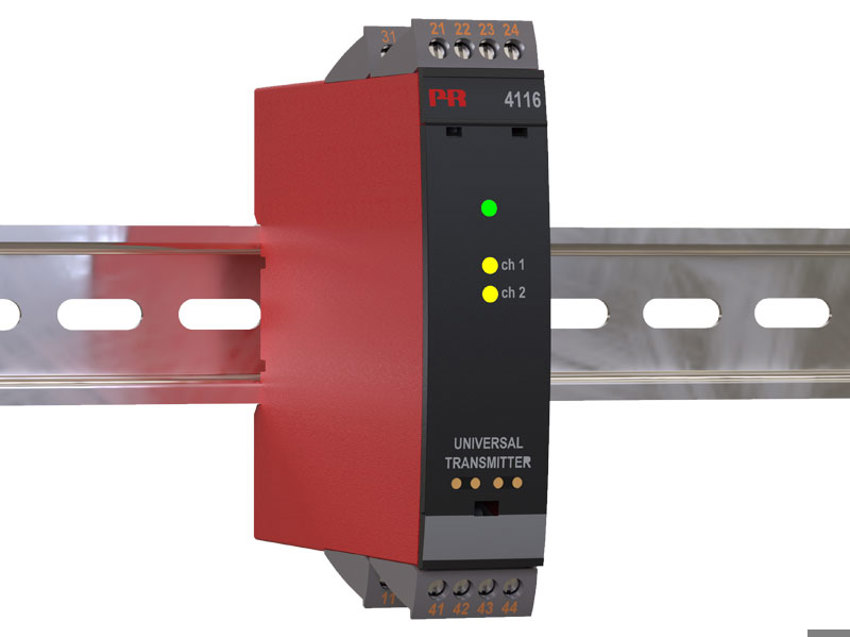

佩勒电子 PR Electronics 4116 通用变送器

  • RTD、TC、Ohm、电位器、mA 和 V 的输入
  • 2 线制供电 > 16 V
  • 经 FM 批准,可安装在 Div. 2 区域
  • 电流、电压和 2 个继电器的输出
  • 通用交流或直流电源

常用规格

电源

电源电压,通用 21,6…253 VAC,50…60 Hz 或 19,2…300 VDC
熔断器 400 mA SB / 250 VAC
最大功耗 ≤ 2,5 W
最大部功耗 ≤ 2,5 W

隔离电压

测试电压 2,3 kVAC
工作电压 250 VAC (增强) / 500 VAC (基本)

响应时间

温度输入(0…90%, 100…10%) ≤ 1 s
mA / V 输入(0…90%, 100…10%) ≤ 400 ms

辅助电源

2线制供电(端子 44…43) 25…16 VDC / 0…20 mA
程序设计 PR 4500通信接口
信号动态范围,输入 24 bit
信号动态范围,输出 16 bit
信噪比 最小 60 dB (0…100 kHz)
精度 优于 0,1% 所设量程
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程

输入规格

RTD 输入

RTD 类型 Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100
电缆电阻 50 Ω (最大)
传感器电流 额定 0,2 mA
传感器电缆电阻对精度的影响(3-/4-线) < 0,002 Ω / Ω
传感器故障检测 Yes
短路检测 < 15 Ω

线性电阻输入

线性电阻 最小…最大 0 Ω…10000 Ω

电位器输入

电位器 最小…最大 10 Ω…100 kΩ

TC 输入

热电偶型号 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿(CJC),通过内置传感器的连接器5910实现外部补偿 20…28°C ≤ ±1°C, -20…20°C / 28…70°C ≤ 2°C
冷端补偿(CJC),通过内置传感器实现内部补偿 ±(2,0°C + 0,4°C * Δt)
传感器故障检测 Yes
传感器故障电流:测量时/其它 额定 2 µA / 0 µA

电流输入

测量范围 0…23 mA
可调测量范围 0…20 和 4…20 mA
输入电阻 额定 20 Ω + PTC 50 Ω
传感器故障检测:4…20 mA 回路断线 Yes

电压输入

测量范围 0…12 VDC
可设定测量范围 0/0,2…1, 0/1…5, 0/2…10 VDC
输入电阻 额定 10 MΩ

输出规格

电流输出

信号范围 0…23 mA
可设定信号范围 0…20/4…20/20…0/20…4 mA
负载(@电流输出) ≤ 800 Ω
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出 0 / 3,5 / 23 mA / 无
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA
输出限值,4…20 和 20…4 mA 信号 3,8…20,5 mA
输出限值,0…20 和 20…0 mA 信号 0…20,5 mA
电流限值 ≤ 28 mA

电压输出

信号范围 0…10 VDC
可设定信号范围 0/0,2…1; 0/1…5 ; 0/2…10; 1…0,2/0; 5…1/0; 10…2/0 V
负载(@电压输出) ≥ 500 kΩ

继电器输出

继电器功能 开关点,窗口功能,传感器故障报警,输出锁存功能,上电和断电状态指示
最大电压 250 VAC / VDC
最大电流 2 A
最大 AC 功率 500 VA
Max. DC current, resistive load > 30 VDC
