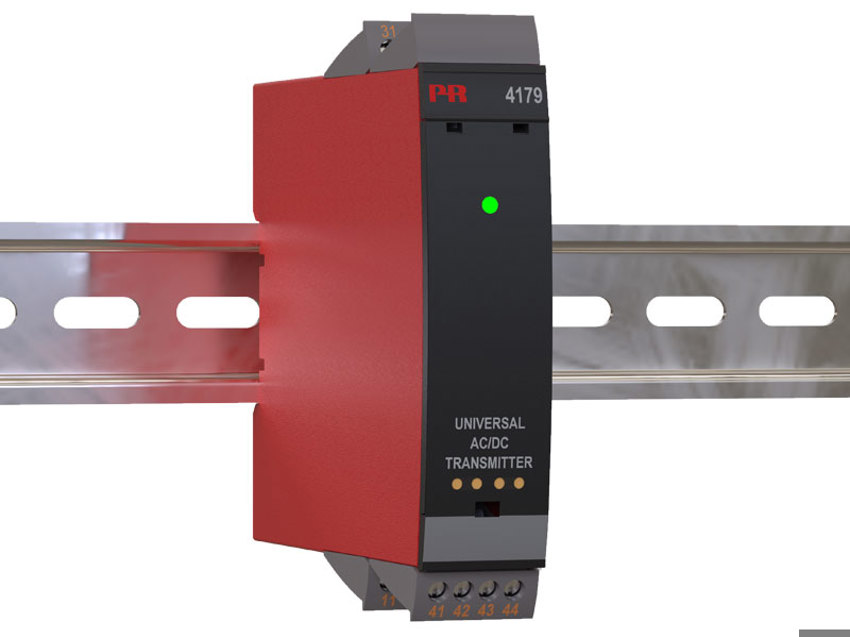

佩勒电子 PR Electronics 4179 通用AC/DC变送器
电源 |
|
| 电源电压，通用 | 21,6…253 VAC，50…60 Hz 或 19,2…300 VDC |
| 最大功耗 | ≤ 1,8 W 额定 |
| 部功耗 | ≤ 2,5 W |
隔离电压 |
|
| 测试电压 | 2,3 kVAC |
| 工作电压 | 250 VAC (增强) / 500 VAC (基本) |
响应时间 |
|
| 响应时间 (0…90%, 100…10%) | < 0,75 s |
| 程序设计 | PR 4500通信接口 |
| 信号动态范围，输入 | 20 bit |
| 信号动态范围，输出 | 18 bit |
| 信噪比 | > 60 dB |
| 输出参考共模抑制比 | 0.02 ppm / VHz |
| 精度 | 优于 0,3% 所设量程* |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程* |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程* |
| 所设定的量程 | = 选定的标准范围 |
电流输入 |
|
| 信号范围 | 0…5 AAC / 40…400 Hz |
| 最大输入限制 | 6,00 AAC @ 40°C |
| 可调测量范围 | 0…0,5; 0…1; 0…2,5 & 0…5 AAC |
| 自定义配置的信号范围 | 0…5 AAC / 40…400 Hz |
| 最小测量范围（量程） | 0,5 AAC |
| 输入电阻 | 额定 < 0,07 Ω |
电压输入 |
|
| 信号范围 | 0…300 VAC / 40…400 Hz |
| 可设定测量范围 | 0…0.5, 0…1, 0…2.83, 0…5, 0…120, 0…230 & 0…300 VAC |
| 自定义配置的信号范围 | 0…300 VAC / 40…400 Hz |
| 最小测量范围（量程） | 0,5 VAC |
| 输入电阻 | 额定 3 MΩ || 100 pF |
有源单极性和双极性 mA 输出 |
|
| 可设定范围 | 0…20, 4…20 和 S4…20 mA ±10 和 ±20 mA 正向或反向输出 |
| 负载（@电流输出） | ≤ 800 Ω |
| V-curve 功能，有源信号，100-0-100% | 20-0-20 mA |
无源二线制 mA 输出 |
|
| 可设定范围 | 0…20 和 4…20 mA 正向或反向输出 |
| V-curve 功能，100-0-100% | 20-0-20 mA |
| 外部回路供电 | 3,5…30 V |
电流输出 |
|
| 信号范围 | 0…23 mA（单极性） -23…+23 mA（双极性） |
| 电流限值 | ≤ 28 mA（单极性） ± 28 mA（双极性） |
| 负载稳定性 | ≤ 0.001% of span / 100 Ω |
| 响应时间（可设定） | 0.0…60.0 s |
电压输出 |
|
| 可设定信号范围 | 0/0,2…1; 0/1…5 ; 0/2…10; 1…0,2/0; 5…1/0; 10…2/0 V ±1，±5 和 ±10 V 正向或反向输出 |
| V-curve 功能，100-0-100% | 1-0-1, 5-0-5 和 10-0-10 V |
| 负载（@电压输出） | ≥ 500 kΩ |
| 响应时间（可设定） | 0.0…60,0 s |
