PR Electronics 4184 变送器

2024-02-22

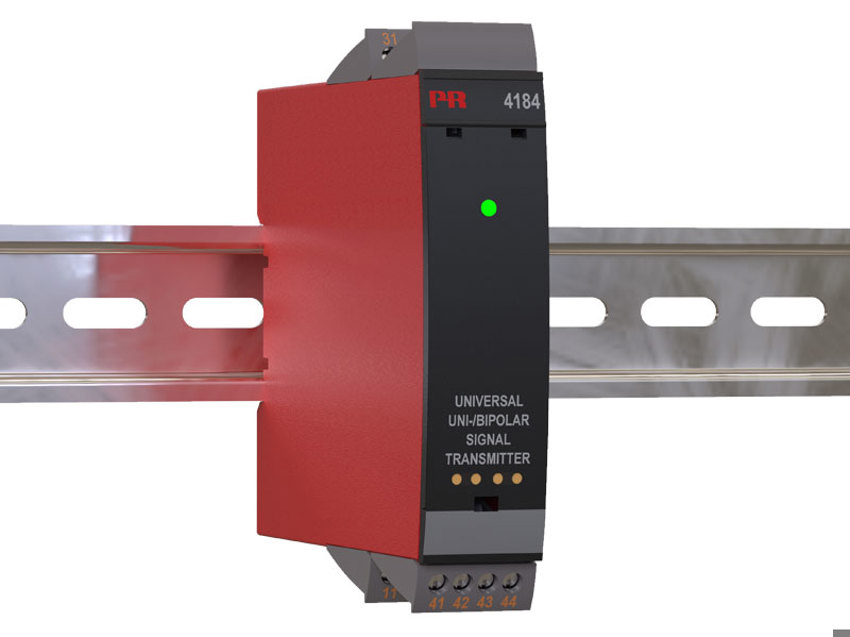

佩勒电子 PR Electronics 4184 通用单/双极性信号变送器

该模块可测量高达 ±300 V / ±100 mA直流输入，最小测量范围低至 25 mV / 0.5 mA
无源/有源电流输出和缓冲电压输出
快速响应时间 < 20 ms，高精度 < 0.05％
通用电源供电 21.6…253 VAC / 19.2…300 VDC

常用规格

电源
电源电压，通用	21,6…253 VAC，50…60 Hz 或 19,2…300 VDC
最大功耗	≤ 2,5 W
部功耗	≤ 2,0 W
隔离电压
测试电压	2,3 kVAC
工作电压	250 VAC (增强) / 500 VAC (基本)
响应时间
响应时间 (0…90%, 100…10%)	< 20 ms
辅助电源
2线制回路供电	> 16 V @ 23 mA
3线制回路供电	> 18…< 28 V @ 23…0 mA
回路供电限制，端子 44，额定值	27…35 mA avg., < 80 mA peak
参考电压	2.5 VDC ±0.5%
参考电压 (1)	0…15 mA
电流限值，参考电压	< 60 mA
程序设计	PR 4500通信接口
信号动态范围，输入	24 bit
信号动态范围，输出	18 bit
信噪比	> 60 dB
带宽 (3 dB)	> 40 Hz
精度	优于 0,05% 所设量程
EMC 电磁兼容对精度的影响	< ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst	< ±1% 所设量程
传导排放，A类	150 kHz…10 MHz

输入规格

电流输入
信号范围	±100 mA
可调测量范围	0…1, 0…5, 1…5, 0…20, 4…20, ±1, ±5, ±10, ±20, ±50, ±100 mA
自定义配置的信号范围	±100 mA
最小测量范围（量程）	0.5 mA
输入压降	0.6 V @ 20 mA 额定
电压输入
信号范围	±300 VDC
可设定测量范围	0…0.1, 0…1, 0.2…1, 0…2.5, 0…5, 1…5, 0…10, 2…10, 0…100, 0…300, ±0.1, ±1, ±2.5, ±5, ±10, ±100, ±300 V
自定义配置的信号范围	±300 V
最小测量范围（量程）	25 mV
输入电阻	额定 3 MΩ（> 2,5 VDC）额定 > 10 MΩ（= 2,5 VDC）
电位器输入
3线电位器输入	0…100%
参考电压	2.5 V
校准电阻	5 kΩ
最小电位器电阻	200 Ω

输出规格

电流输出
信号范围	0…23 mA（单极性） -23…+23 mA（双极性）
自定义可配置的输出范围	±20 mA
最小信号范围	4 mA
负载（@电流输出）	≤ 1000 Ω / ± 20 V @ ±20 mA
电流限值	≤ 28 mA（单极性） ± 28 mA（双极性）
负载稳定性	≤ 0.001% of span / 100 Ω
响应时间（可设定）	0.0…60.0 s
无源二线制 mA 输出
可设定范围	0…20 和 4…20 mA
外部2线制供电范围	3.5…28.8 VDC
电压输出
可设定信号范围	0/0,2…1; 0/1…5 ; 0/2…10 V ±1，±5 和 ±10 V 正向或反向输出
负载（@电压输出）	≥ 500 kΩ
响应时间（可设定）	0.0…60,0 s
分流电压输出
信号范围	± 1.2 V / ± 12 V
可配置的标准范围	0…1, 0…2.5, 0…5, 1…5, 0…10, 2…10 V ±1, ±2.5, ±5, ±10 V
最小量程	0,8 V
自定义可配置的输出范围	±10 V
负载，最小	> 500 kΩ
缓冲电压输出
信号范围	± 23 V
可设定标准范围	0…1, 0.2…1, 0…2.5, 0…5, 1…5, 0…10, 2…10, 0…20, 4…20 V ±1, ±2.5, ±5, ±10, ±20 V
最小量程	0,8 V
自定义可配置的输出范围	±20 V
电流限值	< 50 mA
负载，最小	> 2 kΩ
