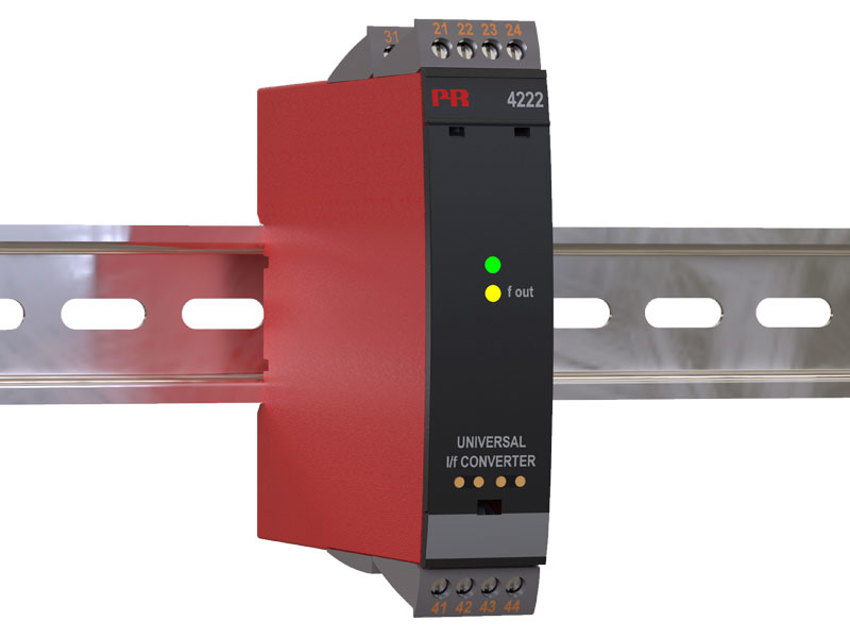

佩勒电子 PR Electronics 4222 通用I/f变送器
电源 |
|
| 电源电压，通用 | 21,6…253 VAC，50…60 Hz 或 19,2…300 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | ≤ 2,5 W |
| 最大部功耗 | ≤ 2,5 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 2,3 kVAC / 250 VAC |
响应时间 |
|
| 温度输入，可设定（0…90%， 100…10%） | 1…60 s |
| mA / V 输入（可设定） | 0,4…60 s |
辅助电源 |
|
| 2线制供电（端子 44…43） | 25…16 VDC / 0…20 mA |
| 程序设计 | PR 4500通信接口 |
| 信噪比 | 最小 60 dB (0…100 kHz) |
| 精度 | 优于 0,1% 所设量程 |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
RTD 输入 |
|
| RTD 类型 | Pt100, Ni100, lin. R |
| 电缆电阻 | 50 Ω (最大) |
| 传感器电流 | 额定 0,2 mA |
| 传感器故障检测 | Yes |
| 短路检测 | < 15 Ω |
TC 输入 |
|
| 热电偶型号 | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| 冷端补偿（CJC），通过内置传感器实现内部补偿 | < ±1,0°C |
| 传感器故障检测 | Yes |
| 传感器故障电流：测量时/其它 | 额定 2 µA / 0 µA |
电流输入 |
|
| 测量范围 | 0…23 mA |
| 可调测量范围 | 0…20 和 4…20 mA |
| 输入电阻 | 额定 20 Ω + PTC 50 Ω |
电压输入 |
|
| 测量范围 | 0…12 VDC |
| 可设定测量范围 | 0/0,2…1, 0/0,5…2,5, 0/1…5, 0/2…10 VDC |
| 输入电阻 | 额定 10 MΩ |
| 频率输出范围 | 0…25000 Hz |
| 最小频率（量程） | 0 Hz |
| 其他输出类型 | PNP，NPN 和 TTL |
| 传感器故障报警输出，可设定 | 0…26250 Hz |
| 所设量程 | = 当前所选范围 |
