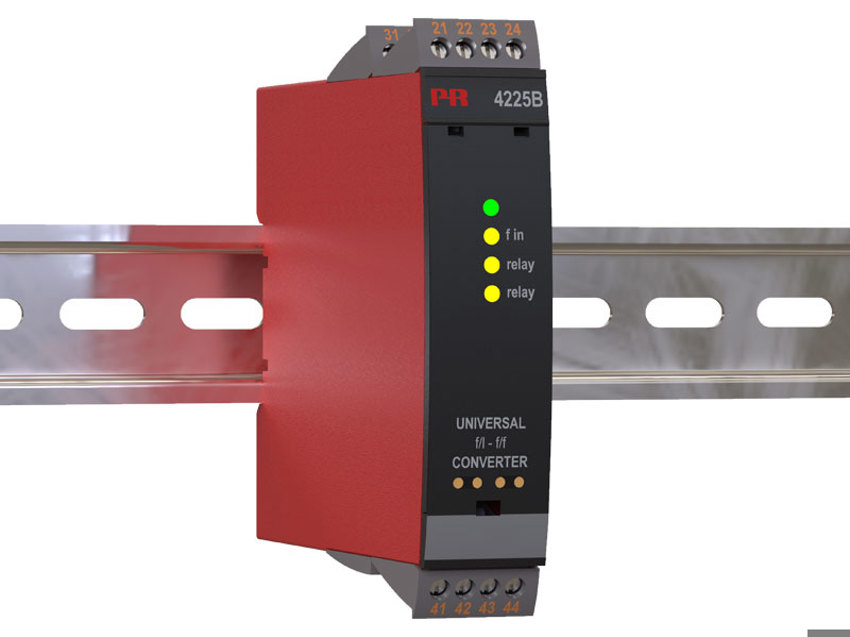

佩勒电子 PR Electronics 4225 通用f/I-f/f变送器
电源 |
|
| 电源电压，通用 | 21,6…253 VAC，50…60 Hz 或 19,2…300 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | ≤ 2,5 W |
| 最大部功耗 | ≤ 2,0 W |
隔离电压 |
|
| 测试电压 | 2,3 kVAC |
响应时间 |
|
| 响应时间 (0…90%, 100…10%) | ≤ 30 ms |
辅助电源 |
|
| 传感器电源限制（端子 44） | 20 mA, 5…17 V |
| 程序设计 | PR 4500通信接口 |
| 信号动态范围，输出 | 18 bit |
| 信噪比 | > 60 dB |
| 精度 | 请查看手册描述 |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
频率输入 |
|
| 频率范围 | 0.001 Hz 至 100 kHz |
| 时间范围，时间功能 | 10 μs 至 999.9 s |
| 最高频率 / 最小脉冲宽度，输入滤波器开启 | 75 Hz / 8 ms |
传感器规格 |
|
| NAMUR, 低电平 / 高电平触发标准 | ≤ 1.2 / ≥ 2.1 mA |
| Tacho, 低电平 / 高电平触发标准 | ≤ -50 mV / ≥ +50 mV |
| NPN / PNP, 低电平 / 高电平触发标准 | ≤ 4.0 V / ≥ 7.0 V |
| TTL, 低电平 / 高电平触发标准 | ≤ 0.8 V / ≥ 2.0 V |
| S0, 低电平 / 高电平触发标准 | ≤ 2.2 mA / ≥ 9.0 mA |
特殊电压输入 / 特殊电流输入 |
|
| 用户可编程的触发电平 | -0.05…6.50 V 0.0…10.0 mA |
电流输出 |
|
| 信号范围 | -23…+23 mA（双极性） 0…23 mA（单极性） |
| 可设定标准范围 | 0…20, 4…20, S4-20, ±10 mA, ±20 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | ≤ 0.001% of span / 100 Ω |
| 响应时间（可设定） | 0.0…60.0 s |
| 传感器故障报警输出 | 0 / 3,5 / 23 mA / 无 |
| 电流限值 | ≤ 28 mA |
缓冲电压输出 |
|
| 信号范围 | ± 11.5 V |
| 可设定标准范围 | 0…5, 1…5, 0…10, 2…10, ± 5, ± 10 VDC |
| 负载，最小 | > 2 kΩ |
| 响应时间（可设定） | 0.0…60,0 s |
继电器输出 |
|
| 继电器功能 | 开关点，窗口功能，传感器故障报警，输出锁存功能，上电和断电状态指示 |
| 迟滞 | 0…100% |
| ON 和 OFF 延迟 | 0…3600 s |
| 传感器故障输出反应 | 中断/增大/保持 |
| 最大电压 | 250 VAC / VDC |
| 最大电流 | 2 A |
| 最大 AC 功率 | 500 VA |
频率输出 |
|
| 频率范围 | 0.001 Hz…100 kHz |
| 可设定脉冲时间 (f ≤ 500 Hz) | 1…1000 ms |
| 脉冲时间 > 500 Hz | 固定 50% |
NPN / PNP / 推挽输出 |
|
| I灌电流最大值 | 130 mA |
| 压降 130 mA | < 1.5 VDC |
| 外部电压（端子 24）最大 | 30 VDC |
| *I拉电流最大值 | 30 mA |
| V输出 | 24 VDC ± 10% |
| 电压 | 5…24 VDC |
