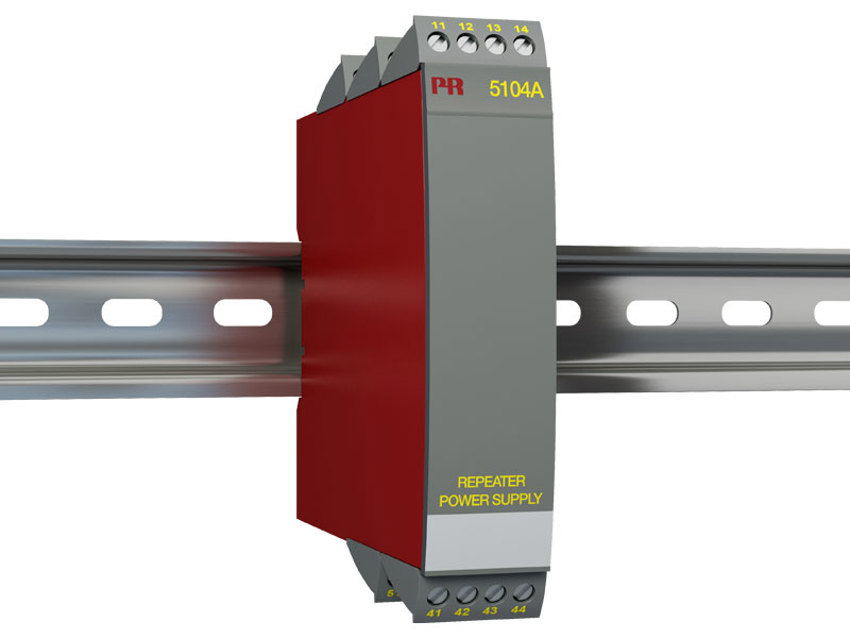

佩勒电子 PR Electronics 5104A 中继器/电源
电源 |
|
| 电源电压，通用 | 21,6…253 VAC，50…60 Hz 或 19,2…300 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | ≤ 3 W（双通道） |
| 部功耗 | ≤ 2 W（双通道） |
隔离电压 |
|
| 隔离电压，测试/工作 | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
响应时间 |
|
| 响应时间 (0…90%, 100…10%) | < 25 ms |
辅助电源 |
|
| 2线制供电（端子 44…42 和 54…52） | 28…17,1 VDC / 0…20 mA |
| 信噪比 | 最小 60 dB (0…100 kHz) |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
常用输入规格 |
|
| 最大偏移量 | 最大值的 20% |
电流输入 |
|
| 测量范围 | 0…20 mA |
| 最小测量范围（量程） | 16 mA |
| 输入电阻 | 额定 10 Ω + PTC 10 Ω |
电压输入 |
|
| 测量范围 | 0…10 VDC |
| 最小测量范围（量程） | 8 VDC |
| 输入电阻 | > 2 MΩ |
电流输出 |
|
| 信号范围 | 0…20 mA |
| 最小信号范围 | 16 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 电流限值 | ≤ 28 mA |
无源二线制 mA 输出 |
|
| 最大外部2线制供电 | 29 VDC |
| 外部2线制电源电压变化的影响 | < 0,005% 所设量程 / V |
电压输出 |
|
| 信号范围 | 0…1 VDC / 0…10 VDC |
| 最小信号范围 | 0,8 VDC / 8 VDC |
| 负载（@电压输出） | ≥ 500 kΩ |
| 所设量程 | = 当前所选范围 |
