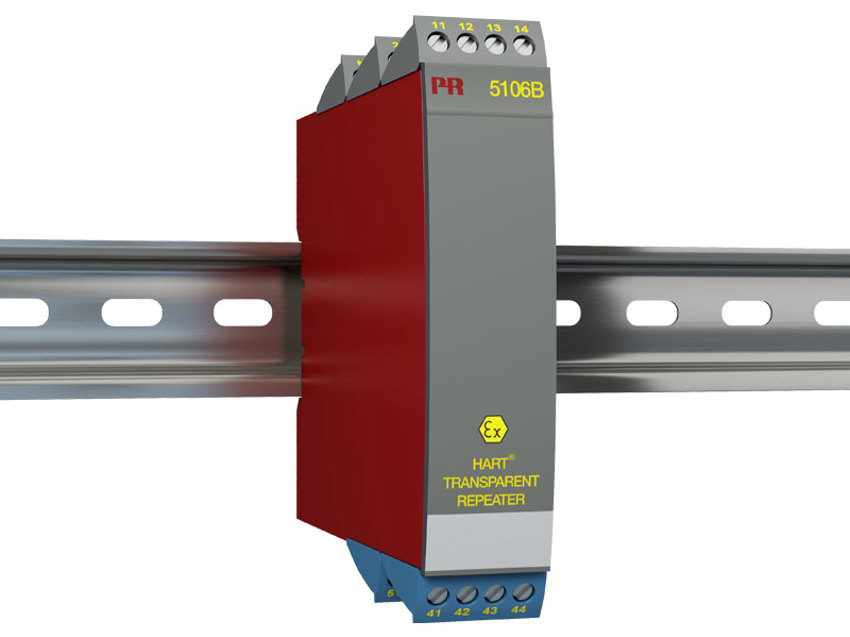

佩勒电子 PR Electronics 5106B 中继器
电源 |
|
| 电源电压，通用 | 21,6…253 VAC，50…60 Hz 或 19,2…300 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | ≤ 3 W（双通道） |
| 部功耗 | ≤ 2 W（双通道） |
隔离电压 |
|
| 隔离电压，测试/工作 | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
响应时间 |
|
| 响应时间 (0…90%, 100…10%) | < 25 ms |
辅助电源 |
|
| 2线制供电（端子 44…42 和 54…52） | 25…17 VDC / 0…20 mA |
| 信噪比 | 最小 60 dB (0…100 kHz) |
| 精度 | 优于 0,1% 所设量程 |
| 电源电压变化对精度的影响 | < ±10 μA |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
电流输入 |
|
| 测量范围 | 4…20 mA |
| 最小测量范围（量程） | 16 mA |
| 输入电阻：有源单元 | 额定 10 Ω |
| 输入电阻：无源单元 | RSHUNT = ∞, VDROP < 4 V |
电流输出 |
|
| 信号范围 | 4…20 mA |
| 最小信号范围 | 16 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 电流限值 | ≤ 28 mA |
无源二线制 mA 输出 |
|
| 信号范围 | 4…20 mA |
| 最大外部2线制供电 | 29 VDC |
| 外部2线制电源电压变化的影响 | < 0,005% 所设量程 / V |
| 输出波纹 | < 3 mVRMS HART 通讯时 |
| 所设量程 | = 当前所选范围 |
