PR Electronics 5116A 变送器

2024-02-22

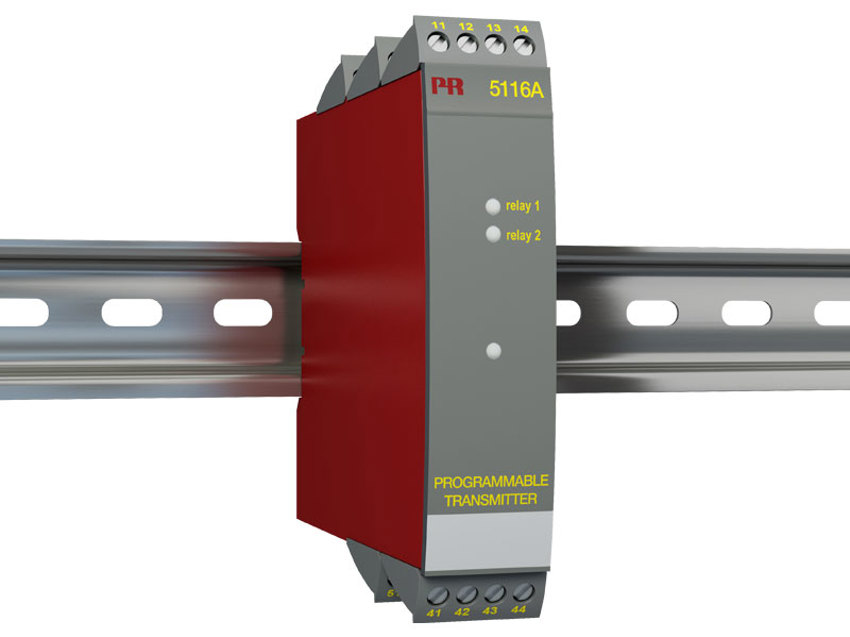

佩勒电子 PR Electronics 5116A 可编程变送器

  • RTD,TC,mV,Ohm,电位器,mA 和 V 信号输入
  • 二线制供电 > 16,5 V
  • 双极性电压输入
  • 电流,电压和两个继电器输出
  • 交直流通用电源供电

常用规格

电源

电源电压,通用 21,6…253 VAC,50…60 Hz 或 19,2…300 VDC
熔断器 400 mA SB / 250 VAC
最大功耗 2.4 W
最大部功耗 ≤ 2,0 W

隔离电压

隔离电压,测试/工作 3,75 kVAC / 250 VAC
PELV/SELV IEC 61140

响应时间

温度输入,可设定(0…90%, 100…10%) 400 ms…60 s
mA / V 输入(可设定) 250 ms…60 s

辅助电源

2线制供电(端子 54…52) 28…16,5 VDC / 0…20 mA
程序设计 Loop Link
信噪比 最小 60 dB (0…100 kHz)
精度 优于 0,05% 所设量程
信号动态范围,输入 22 bit
信号动态范围,输出 16 bit
辅助电源:参考电压 2,5 VDC ±0,5% / 15 mA
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程

输入规格

常用输入规格

最大偏移量 所选输入类型最大值的 50%

RTD 输入

RTD 类型 Pt46, Pt100, Ni100, Cu53, lin. R
电缆电阻 10 Ω(最大 50 Ω)
传感器电流 额定 0,2 mA
传感器电缆电阻对精度的影响(3-/4-线) < 0,002 Ω / Ω
传感器故障检测 Yes

TC 输入

热电偶型号 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿(CJC) < ±1,0°C
传感器故障电流 额定 30 µA
传感器故障检测 Yes

电流输入

测量范围 0…100 mA
最小测量范围(量程) 4 mA
输入电阻:有源单元 额定 10 Ω + PTC 10 Ω
输入电阻:无源单元 RSHUNT = ∞, VDROP < 6 V
传感器故障检测 4…20 mA 回路断线

电压输入

测量范围 0…250 VDC -2500…+2500 mV
最小测量范围(量程) 5 mV
输入电阻 额定 10 MΩ(= 2,5 VDC) 额定 5 MΩ(> 2,5 VDC)
5 MΩ(mV 输入)
电位器通过 2,5 V 参考电压供电 170 Ω

输出规格

电流输出

信号范围 0…20 mA
最小信号范围 10 mA
负载(@电流输出) ≤ 600 Ω
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
电流限值 ≤ 28 mA
传感器故障报警输出 可设定 0…23 mA
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA

无源二线制 mA 输出

信号范围 4…20 mA
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
最大外部2线制供电 29 VDC
外部2线制电源电压变化的影响 < 0,005% 所设量程 / V

电压输出

信号范围 0…10 VDC
最小信号范围 500 mV
负载(@电压输出) ≥ 500 kΩ

继电器输出

继电器功能 信号下降迟滞/上升迟滞功能 窗口功能
最大电压 250 VAC / VDC
最大电流 2 A
最大 AC 功率 500 VA
Max. DC current, resistive load > 30 VDC 请查看手册描述
传感器故障输出反应 中断/增大/保持/无
所设量程 = 当前所选范围
