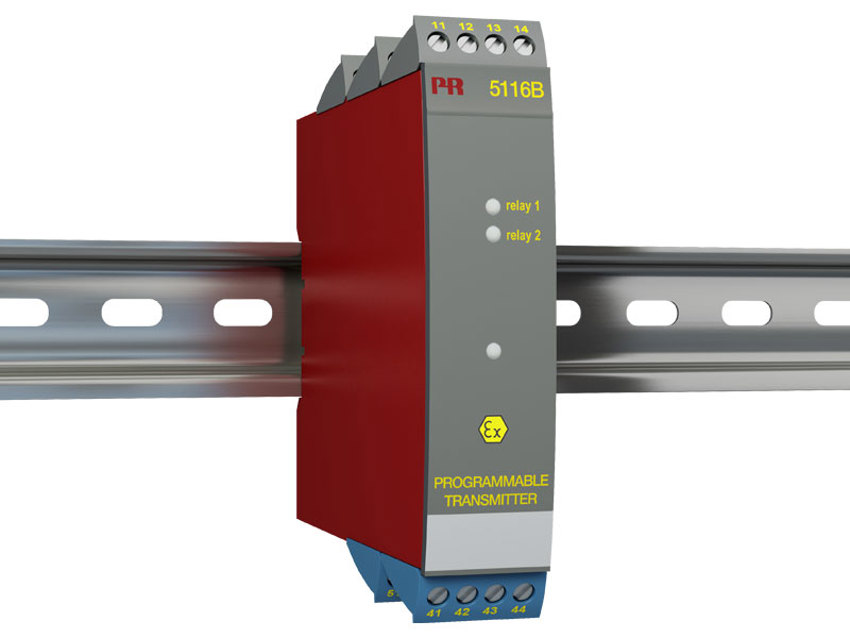

佩勒电子 PR Electronics 5116B 可编程变送器
电源 |
|
| 电源电压，通用 | 21,6…253 VAC，50…60 Hz 或 19,2…300 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | 2.4 W |
| 最大部功耗 | 2.0 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
响应时间 |
|
| 温度输入，可设定（0…90%， 100…10%） | 400 ms…60 s |
| mA / V 输入（可设定） | 250 ms…60 s |
辅助电源 |
|
| 2线制供电（端子 54…52） | 28…16,5 VDC / 0…20 mA |
| 程序设计 | Loop Link |
| 信噪比 | 最小 60 dB (0…100 kHz) |
| 精度 | 优于 0,05% 所设量程 |
| 信号动态范围，输入 | 22 bit |
| 信号动态范围，输出 | 16 bit |
| 辅助电源：参考电压 | 2,5 VDC ±0,5% / 15 mA |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
常用输入规格 |
|
| 最大偏移量 | 所选输入类型最大值的 50% |
RTD 输入 |
|
| RTD 类型 | Pt46, Pt100, Ni100, Cu53, lin. R |
| 电缆电阻 | 10 Ω（最大 50 Ω） |
| 传感器电流 | 额定 0,2 mA |
| 传感器电缆电阻对精度的影响（3-/4-线） | < 0,002 Ω / Ω |
| 传感器故障检测 | Yes |
TC 输入 |
|
| 热电偶型号 | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| 冷端补偿（CJC） | < ±1,0°C |
| 传感器故障电流 | 额定 30 µA |
| 传感器故障检测 | Yes |
电流输入 |
|
| 测量范围 | 0…100 mA |
| 最小测量范围（量程） | 4 mA |
| 输入电阻：有源单元 | 额定 10 Ω + PTC 10 Ω |
| 输入电阻：无源单元 | RSHUNT = ∞, VDROP < 6 V |
| 传感器故障检测 | 4…20 mA 回路断线 |
电压输入 |
|
| 测量范围 | 0…250 VDC -2500…+2500 mV |
| 最小测量范围（量程） | 5 mV |
| 输入电阻 | 额定 10 MΩ（= 2,5 VDC） 额定 5 MΩ（> 2,5 VDC） 5 MΩ（mV 输入） |
| 电位器通过 2,5 V 参考电压供电 | 170 Ω |
电流输出 |
|
| 信号范围 | 0…20 mA |
| 最小信号范围 | 10 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 电流限值 | ≤ 28 mA |
| 传感器故障报警输出 | 可设定 0…23 mA |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
无源二线制 mA 输出 |
|
| 信号范围 | 4…20 mA |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 最大外部2线制供电 | 29 VDC |
| 外部2线制电源电压变化的影响 | < 0,005% 所设量程 / V |
电压输出 |
|
| 信号范围 | 0…10 VDC |
| 最小信号范围 | 500 mV |
| 负载（@电压输出） | ≥ 500 kΩ |
继电器输出 |
|
| 继电器功能 | 信号下降迟滞/上升迟滞功能 窗口功能 |
| 最大电压 | 250 VAC / VDC |
| 最大电流 | 2 A |
| 最大 AC 功率 | 500 VA |
| Max. DC current, resistive load > 30 VDC | 请查看手册描述 |
| 传感器故障输出反应 | 中断/增大/保持/无 |
| 所设量程 | = 当前所选范围 |
