PR Electronics 5131A 可编程变送器

2024-02-01

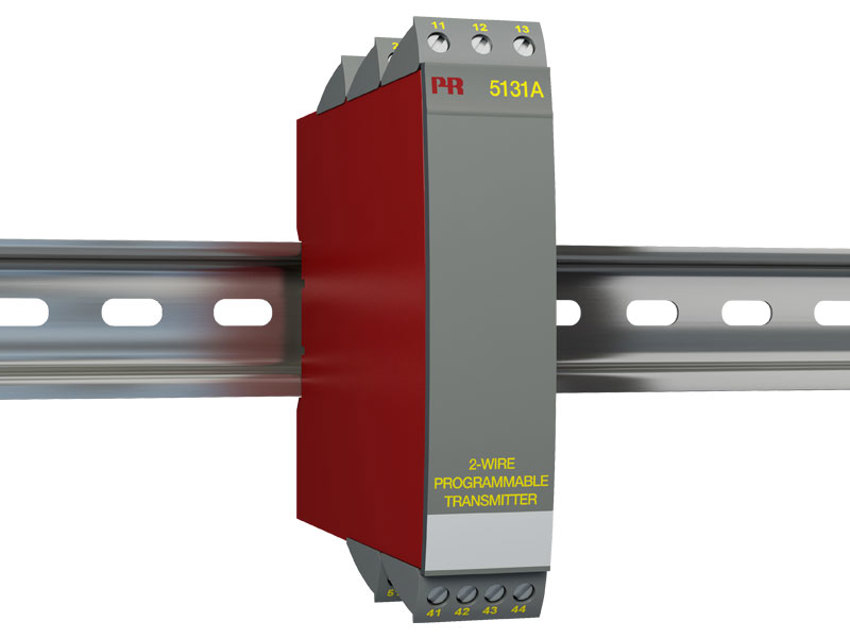

佩勒电子 PR Electronics 5131A 二线制可编程变送器

RTD，TC，mV，线性电阻，mA 和 V 信号输入
3,75 kVAC 电气隔离性能
4…20 mA 回路输出
单/双通道版本
标准 DIN 轨道安装

高级功能

5131A 变送器能通过安装在标准 PC 上的 PReset 软件配合回路通讯器设定产品参数。

应用

通过跳线选择输入类型，通道间跳线独立。
输入电流可设定范围 0…100 mA；输入电压可设定范围 0…250 VDC。
RTD 或 TC 传感器线性化温度测量。
转换线性电阻阻值变化为标准模拟量电流/电压信号，例如：电磁阀和蝶阀，或电位器输出线位移。
4- 或 3-线热电阻电缆自动补偿，或 2-线热电阻可调电缆固定补偿。
具备传感器故障报警功能，其中包括 NAMUR NE43 标准选项。

技术特点

不同通道间完全电气隔离。
PELV/SELV 系统中的隔离电路。

常用规格

电源
电源电压	7,5…35 VDC
熔断器	50 mA SB / 250 VAC
隔离电压
隔离电压，测试/工作	3,75 kVAC / 250 VAC
PELV/SELV	IEC 61140
响应时间
温度输入，可设定（0…90%， 100…10%）	400 ms…60 s
mA / V 输入（可设定）	250 ms…60 s
程序设计	Loop Link
信噪比	最小 60 dB (0…100 kHz)
信号动态范围，输入	22 bit
信号动态范围，输出	16 bit
更新时间	115 ms（温度输入） 75 ms（mA / V / mV 输入）
EMC 电磁兼容对精度的影响	< ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst	< ±1% 所设量程
电源电压变化对精度的影响	< 0,005% 所设量程 / VDC

输入规格

常用输入规格
最大偏移量	所选输入类型最大值的 50%
RTD 输入
RTD 类型	Pt100, Ni100, lin. R
电缆电阻	10 Ω (最大)
传感器电流	额定 0,2 mA
传感器电缆电阻对精度的影响（3-/4-线）	< 0,002 Ω / Ω
传感器故障检测	Yes
TC 输入
热电偶型号	B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿（CJC）	< ±1,0°C
传感器故障电流	额定 30 µA
传感器故障检测	Yes
电流输入
测量范围	0…100 mA
最小测量范围（量程）	4 mA
输入电阻：有源单元	额定 10 Ω + PTC 10 Ω
输入电阻：无源单元	RSHUNT = ∞, VDROP < 6 V
mV 输入
测量范围	-150…+150 mV
电压输入
测量范围	0…250 VDC
最小测量范围（量程）	5 mV
输入电阻	额定 10 MΩ（= 2,5 VDC）额定 5 MΩ（> 2,5 VDC）

输出规格

电流输出
信号范围	4…20 mA
最小信号范围	10 mA
负载（@电流输出）	≤ (Vsupply -7,5)/0,023 [Ω]
负载稳定性	≤ 0,01% 所设量程 / 100 Ω
电流限值	≤ 28 mA
传感器故障报警输出	可设定 3,5…23 mA
符合 NAMUR NE43 标准的上限/下限电流	23 mA / 3,5 mA
所设量程	= 当前所选范围
