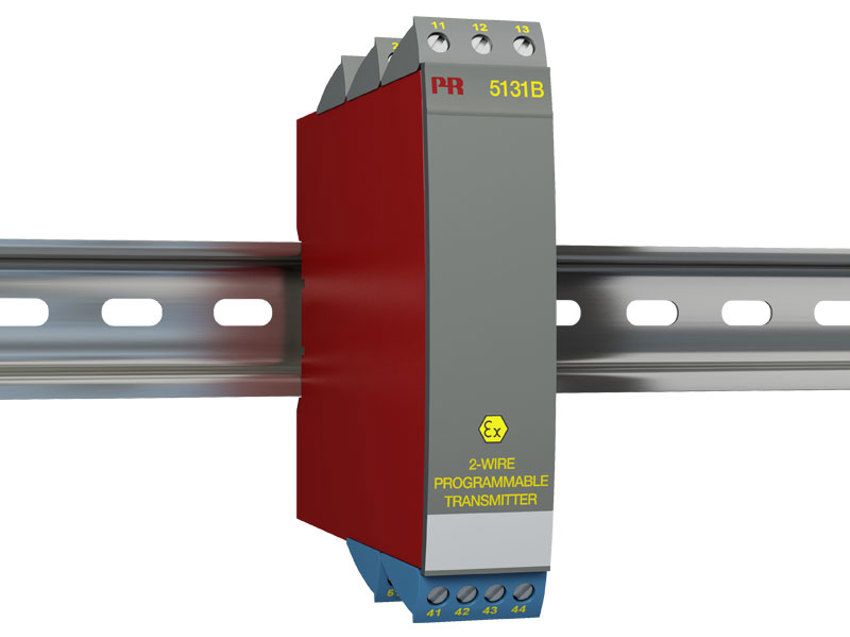

佩勒电子 PR Electronics 5131B 二线制可编程变送器
电源 |
|
| 电源电压 | 7,5…35 VDC |
| 熔断器 | 50 mA SB / 250 VAC |
隔离电压 |
|
| 隔离电压，测试/工作 | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
响应时间 |
|
| 温度输入，可设定（0…90%， 100…10%） | 400 ms…60 s |
| mA / V 输入（可设定） | 250 ms…60 s |
| 程序设计 | Loop Link |
| 信噪比 | 最小 60 dB (0…100 kHz) |
| 更新时间 | 115 ms（温度输入） 75 ms（mA / V / mV 输入） |
| 信号动态范围，输入 | 22 bit |
| 信号动态范围，输出 | 16 bit |
| 电源电压变化对精度的影响 | < 0,005% 所设量程 / VDC |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
常用输入规格 |
|
| 最大偏移量 | 所选输入类型最大值的 50% |
RTD 输入 |
|
| RTD 类型 | Pt100, Ni100, lin. R |
| 电缆电阻 | 10 Ω (最大) |
| 传感器电流 | 额定 0,2 mA |
| 传感器电缆电阻对精度的影响（3-/4-线） | < 0,002 Ω / Ω |
| 传感器故障检测 | Yes |
TC 输入 |
|
| 热电偶型号 | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| 冷端补偿（CJC） | < ±1,0°C |
| 传感器故障电流 | 额定 30 µA |
| 传感器故障检测 | Yes |
电流输入 |
|
| 测量范围 | 0…100 mA |
| 最小测量范围（量程） | 4 mA |
| 输入电阻：有源单元 | 额定 10 Ω + PTC 10 Ω |
| 输入电阻：无源单元 | RSHUNT = ∞, VDROP < 6 V |
mV 输入 |
|
| 测量范围 | -150…+150 mV |
电压输入 |
|
| 测量范围 | 0…250 VDC |
| 最小测量范围（量程） | 5 mV |
| 输入电阻 | 额定 10 MΩ（= 2,5 VDC） 额定 5 MΩ（> 2,5 VDC） 额定 10 MΩ（mV 输入） |
电流输出 |
|
| 信号范围 | 4…20 mA |
| 最小信号范围 | 10 mA |
| 负载（@电流输出） | ≤ (Vsupply -7,5)/0,023 [Ω] |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 电流限值 | ≤ 28 mA |
| 传感器故障报警输出 | 可设定 3,5…23 mA |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
| 所设量程 | = 当前所选范围 |
