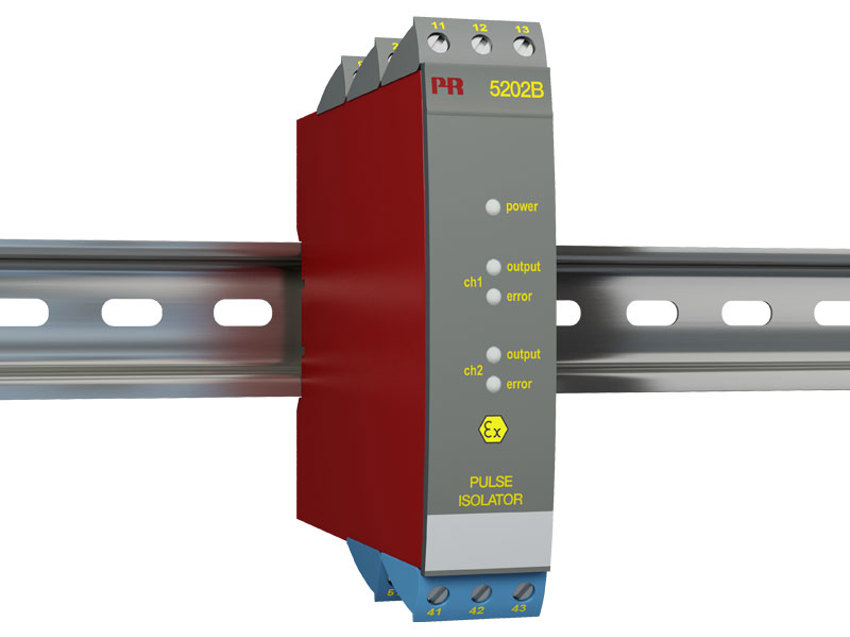

佩勒电子 PR Electronics 5202B 脉冲隔离器
电源 |
|
| 电源电压，通用 | 21,6…253 VAC，50…60 Hz 或 19,2…300 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | ≤ 1,5 W（双通道）， 5202B1 和 5202B2 ≤ 2,0 W（双通道）， 5202B4 |
| 部功耗 | ≤ 1,5 W（双通道）， 5202B1 和 5202B2 ≤ 2,0 W（双通道）， 5202B4 |
隔离电压 |
|
| 隔离电压，测试/工作 | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
辅助电源 |
|
| NAMUR 供电 | 8 VDC / 8 mA |
| EMC 电磁兼容对精度的影响 | < ±0,5% |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% |
| 传感器类型 | NAMUR 符合 EN 60947-5-6 标准 / 机械触点 |
| 频率范围 | 0…5 kHz |
| 脉冲宽度 | > 0,1 ms |
| 输入电阻 | 1 kΩ |
| 触发标准，信号 | < 1,2 mA, > 2,1 mA |
| 触发标准，电缆故障 | < 0,1 mA, > 6,5 mA |
继电器输出 |
|
| 最大开关频率 | 20 Hz |
| 最大电压 | 250 VRMS |
| 最大电流 | 2 AAC |
| 最大 AC 功率 | 100 VA |
| 最大负载，24 VDC | 1 A |
NPN 输出 |
|
| 最大开关频率 | 5 kHz |
| 最小脉冲宽度 | > 0,1 ms |
| 最大负载，电流/电压 | 80 mA / 30 VDC |
| 电压降 25 mA / 80 mA | < 0,75 VDC / < 2,5 VDC |
