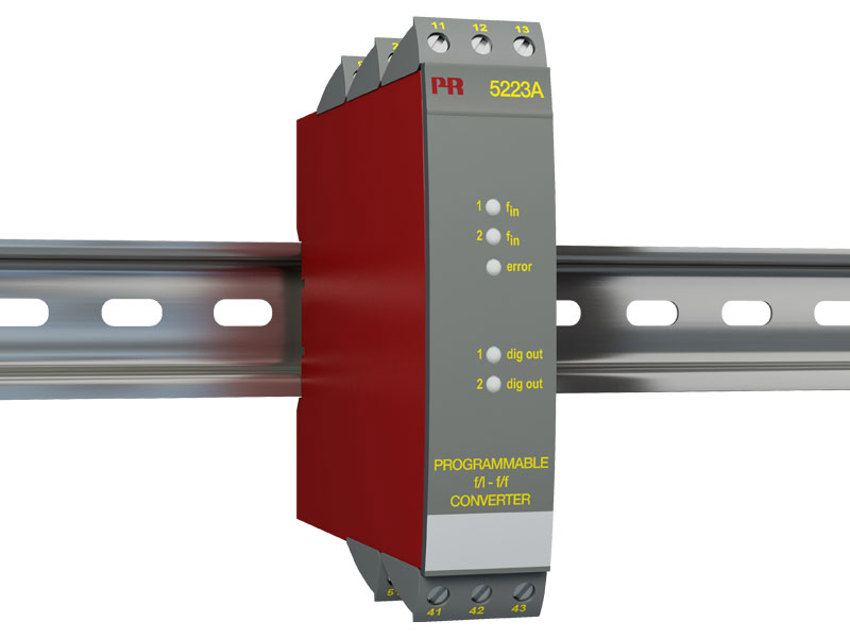

佩勒电子 PR Electronics 5223A 可编程频率变送器
电源 |
|
| 电源电压，通用 | 21,6…253 VAC，50…60 Hz 或 19,2…300 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | 3,5 W |
| 部功耗 | 3 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 3,75 kVAC / 250 VAC |
| 开机延时 | 0…999 s |
| 预热时间 | 1 分钟 |
| 程序设计 | Loop Link |
| 信噪比 | 最小 60 dB |
| 响应时间，模拟量 | < 60 ms + 周期时间 |
| 响应时间，数字量输出 | < 50 ms + 周期时间 |
| 信号动态范围，输出 | 16 bit |
| 电源电压变化对精度的影响 | < 0,005% 所设量程 / VDC |
| 辅助电源：NAMUR 供电 | 8,3 VDC ±0,5 VDC / 8 mA |
| S0 供电 | 17 VDC / 20 mA |
| NPN / PNP 供电 | 17 VDC / 20 mA |
| 特殊供电（可设定） | 5…17 VDC / 20 mA |
| 温度系数 | < ±0,01% 所设量程 / °C |
| 线性误差 | < 0,1% 所设量程 |
| EMC 电磁兼容对精度的影响 | < ±0,5% |
常用输入规格 |
|
| 最大偏移量 | 所选输入类型最大频率值的 90% |
| 测量范围 | 0…20 kHz |
| 最小测量范围 | 0,001 Hz |
| 最高频率，输入滤波器 ON | 50 Hz |
| 最小周期时间，输入滤波器 ON | 20 ms |
| 输入信号类型 | NAMUR 符合 DIN 19234 标准 Tacho NPN / PNP 2相编码器 TTL S0 符合 DIN 43864 标准 |
常用输出规格 |
|
| 更新时间 | 20 ms |
电流输出 |
|
| 信号范围 | 0…20 mA |
| 最小信号范围 | 5 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 电流限值 | < 23 mA |
电压输出 |
|
| 信号范围 | 0…10 VDC |
| 最小信号范围 | 250 mV |
| 负载（@电压输出） | ≥ 500 kΩ |
继电器输出 |
|
| 最大开关频率 | 20 Hz |
| 最大电压 | 250 VRMS |
| 最大电流 | 2 AAC |
| 最大 AC 功率 | 100 VA |
| 最大负载，24 VDC | 1 A |
| 其他输出类型 | 有源输出（NPN / PNP） f/f 转换输出 频率发生器 |
| 所设量程 | = 当前所选范围 |
