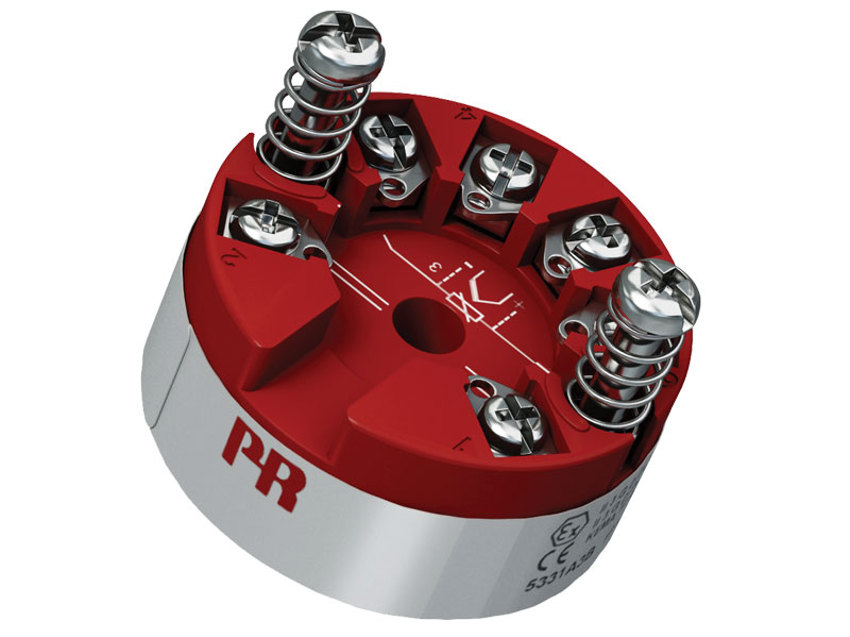

PR Electronics 5331A 可编程变送器
2024-02-01
佩勒电子 PR Electronics 5331A 二线制可编程变送器
- RTD,TC,Ohm 或 mV 信号输入
- 超高测量精度
- 1.5 kVAC 电气隔离性能
- 可设定传感器故障状态
- 标准 DIN B型传感器头部安装
应用
- Pt100…Pt1000,Ni100…Ni1000 或 TC 传感器线性化温度测量。
- 转换线性电阻阻值变化为标准模拟量电流信号,例如:阀信号,或欧姆输出液位计。
- 转换双极性 mV 信号为标准 4…20 mA 电流信号。
技术特点
- 参数设定简单方便。
- 2-,3- 和 4-线 RTD 和电阻输入电缆自动补偿。
- 持续监测重要数据,保障使用安全。
常用规格
电源电压 |
7,2…35 VDC |
部功耗 |
25 mW…0,8 W |
隔离电压,测试/工作 |
1,5 kVAC / 50 VAC |
响应时间(可设定) |
1…60 s |
电压降 |
7,2 VDC |
预热时间 |
5 分钟 |
上电后至稳定输出 |
4.5 s |
程序设计 |
Loop Link |
信噪比 |
最小 60 dB |
EEPROM 错误校验 |
< 3,5 s |
精度 |
优于 0,05% 所设量程 |
信号动态范围,输入 |
20 bit |
信号动态范围,输出 |
16 bit |
电源电压变化对精度的影响 |
< 0,005% 所设量程 / VDC |
EMC 电磁兼容对精度的影响 |
< ±0,5% 所设量程 |
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst |
< ±1% 所设量程 |
输入规格
最大偏移量 |
所选输入类型最大值的 50% |
RTD 类型 |
Pt100, Ni100, lin. R |
电缆电阻 |
5 Ω (最大) |
传感器电流 |
额定 0,2 mA |
传感器电缆电阻对精度的影响(3-/4-线) |
< 0,002 Ω / Ω |
传感器故障检测 |
Yes |
线性电阻 最小…最大 |
0 Ω…5000 Ω |
热电偶型号 |
B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
冷端补偿(CJC) |
< ±1,0°C |
传感器故障检测 |
Yes |
传感器故障电流:测量时/其它 |
Nom. 33 μA / 0 μA |
测量范围 |
-12…800 mV |
最小测量范围(量程) |
5 mV |
输入电阻 |
10 MΩ |
输出规格
信号范围 |
4…20 mA |
最小信号范围 |
16 mA |
负载(@电流输出) |
≤ (Vsupply – 7,2) / 0,023 [Ω] |
负载稳定性 |
≤ 0,01% 所设量程 / 100 Ω |
传感器故障报警输出 |
可设定 3,5…23 mA |
符合 NAMUR NE43 标准的上限/下限电流 |
23 mA / 3,5 mA |
更新时间 |
440 ms |
所设量程 |
= 当前所选范围 |
