PR Electronics 5332D 可编程RTD变送器

2024-02-02

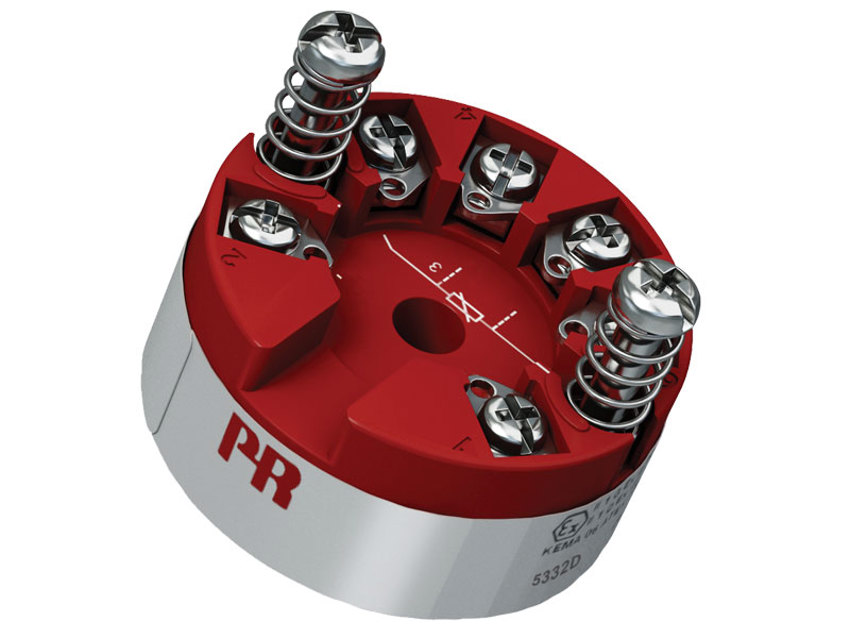

佩勒电子 PR Electronics 5332D 二线制可编程RTD变送器

RTD 或 Ohm 输入
精度: 优于 0,05% 所设量程
可设定传感器故障状态
标准 DIN B 型传感器头部安装

应用

Pt100…Pt1000 或 Ni100…Ni1000 传感器线性化温度测量。
转换线性电阻阻值变化为标准模拟量电流信号，例如：阀信号，或欧姆输出液位计。

技术特点

用户在几秒钟内就可完成对 PR5332D 的编程，从而在所有由规范定义的量程内测量温度。
专用可编程非隔离 4 线制 RTD 变送器。
RTD 和电阻输入具有用于 2-、3-、和 4-线制连接的电缆自动补偿。
持续监测重要的储存数据，以保障使用安全。

常用规格

电源
电源电压	7,2…30 VDC
部功耗	25 mW…0,7 W
响应时间
响应时间（可设定）	1…60 s
电压降	7,2 VDC
预热时间	5 分钟
上电后至稳定输出	4.5 s
程序设计	Loop Link
信噪比	最小 60 dB
EEPROM 错误校验	< 3,5 s
精度	优于 0,05% 所设量程
信号动态范围，输入	20 bit
信号动态范围，输出	16 bit
电源电压变化对精度的影响	< 0,005% 所设量程 / VDC
EMC 电磁兼容对精度的影响	< ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst	< ±1% 所设量程

输入规格

常用输入规格
最大偏移量	所选输入类型最大值的 50%
RTD 输入
RTD 类型	Pt100, Ni100, lin. R
电缆电阻	5 Ω (最大)
传感器电流	额定 0,2 mA
传感器电缆电阻对精度的影响（3-/4-线）	< 0,002 Ω / Ω
传感器故障检测	Yes
线性电阻输入
线性电阻最小…最大	0 Ω…5000 Ω

输出规格

常用输出规格
更新时间	440 ms
电流输出
信号范围	4…20 mA
最小信号范围	16 mA
负载（@电流输出）	≤ (Vsupply – 7,2) / 0,023 [Ω]
负载稳定性	≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出	可设定 3,5…23 mA
符合 NAMUR NE43 标准的上限/下限电流	23 mA / 3,5 mA
所设量程	= 当前所选范围
