PR Electronics 5334A 可编程变送器

2024-02-04

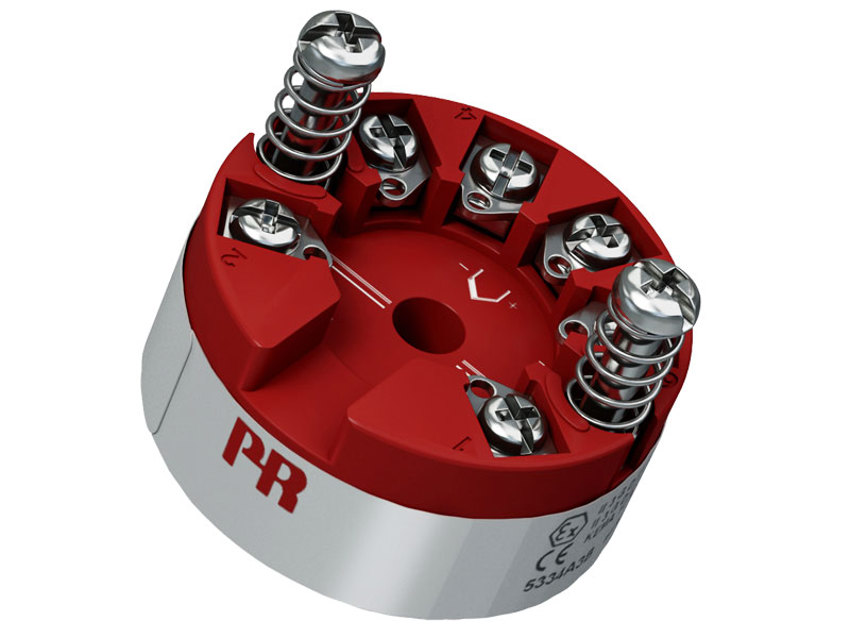

佩勒电子 PR Electronics 5334A 二线制可编程变送器

TC 信号输入
高测量精度
电气隔离
可设定传感器故障状态
标准 DIN B型传感器头部安装

应用

TC 传感器线性化温度测量。
转换线性电阻阻值变化为标准模拟量电流信号，例如：阀信号，或欧姆输出液位计
转换双极性 mV 信号为标准 4…20 mA 电流信号，并具备线性化表格输出功能。

技术特点

参数设定简单方便。
内建温度传感器冷端补偿（CJC）。
持续监测重要数据，保障使用安全。

常用规格

电源
电源电压	7,2…35 VDC
部功耗	25 mW…0,8 W
隔离电压
隔离电压，测试/工作	1,5 kVAC / 50 VAC
响应时间
响应时间（可设定）	1…60 s
电压降	7,2 VDC
预热时间	5 分钟
上电后至稳定输出	4.5 s
程序设计	Loop Link
信噪比	最小 60 dB
EEPROM 错误校验	< 3,5 s
精度	优于 0,05% 所设量程
信号动态范围，输入	18 bit
信号动态范围，输出	16 bit
电源电压变化对精度的影响	< 0,005% 所设量程 / VDC
EMC 电磁兼容对精度的影响	< ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst	< ±1% 所设量程

输入规格

常用输入规格
最大偏移量	所选输入类型最大值的 50%
TC 输入
热电偶型号	B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿（CJC）	< ±1,0°C
传感器故障检测	Yes
传感器故障电流：测量时/其它	Nom. 33 μA / 0 μA
电压输入
测量范围	-12…150 mV
最小测量范围（量程）	5 mV
输入电阻	10 MΩ

输出规格

电流输出
信号范围	4…20 mA
最小信号范围	16 mA
负载（@电流输出）	≤ (Vsupply – 7,2) / 0,023 [Ω]
负载稳定性	≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出	可设定 3,5…23 mA
符合 NAMUR NE43 标准的上限/下限电流	23 mA / 3,5 mA
常用输出规格
更新时间	440 ms
所设量程	= 当前所选范围
