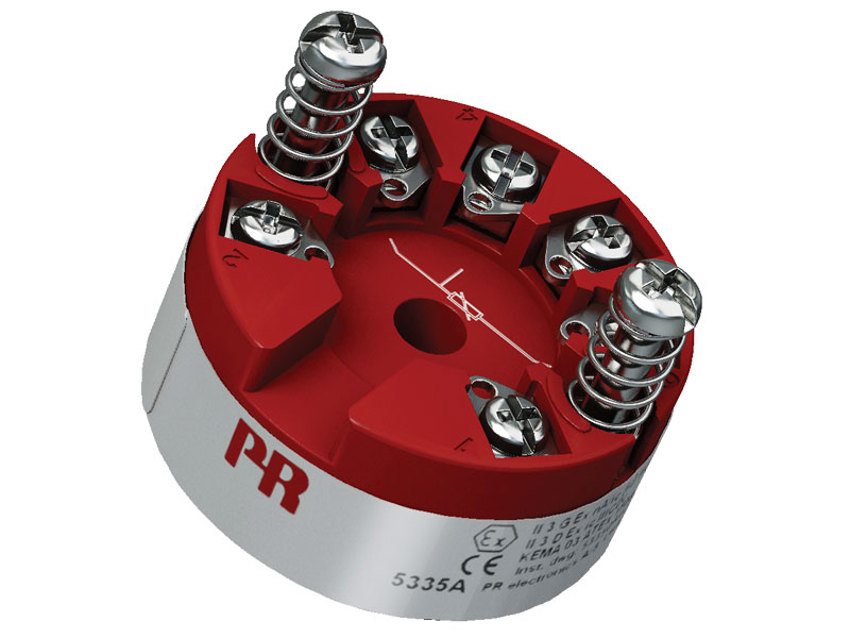

PR Electronics 5335A 变送器

2024-02-04

佩勒电子 PR Electronics 5335A 二线制HART变送器

RTD，TC，Ohm 或 mV 信号输入
超高测量精度
HART 5 协议
可设定传感器故障状态
标准 DIN B型传感器头部安装

应用

Pt100…Pt1000，Ni100…Ni1000 或 TC 传感器线性化温度测量。
两个 TC 或电阻信号差值或平均值测量。
转换线性电阻阻值变化为标准模拟量电流信号，例如：阀信号，或欧姆输出液位计。
转换双极性 mV 信号为标准 4…20 mA 电流信号。
通过 HART 总线形式可连接多达15个变送器进行数字通讯.

技术特点

参数设定简单方便。
2-，3- 和 4-线 RTD 和电阻输入电缆自动补偿。
5335A 按照严格的安全要求进行设计，因此适用于 SIL 安装应用。
持续监测重要数据，保障使用安全。
符合 NAMUR NE89 要求的传感器故障检测功能。

常用规格

电源
电源电压	8,0… 35 VDC
隔离电压
隔离电压，测试/工作	1,5 kVAC / 50 VAC
响应时间
响应时间（可设定）	1…60 s
预热时间	30 s
程序设计	Loop Link & HART
信噪比	最小 60 dB
精度	优于 0,05% 所设量程
信号动态范围，输入	22 bit
信号动态范围，输出	16 bit
电源电压变化对精度的影响	< 0,005% 所设量程 / VDC
EMC 电磁兼容对精度的影响	< ±0,1% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst	< ±1% 所设量程

输入规格

常用输入规格
最大偏移量	所选输入类型最大值的 50%
RTD 输入
RTD 类型	Pt100, Ni100, lin. R
电缆电阻	5 Ω（单根导线可以高达 50 Ω，前提是测量精度会降低）
传感器电流	额定 0,2 mA
传感器电缆电阻对精度的影响（3-/4-线）	< 0,002 Ω / Ω
传感器故障检测	Yes
TC 输入
热电偶型号	B, E, J, K, L, N, R, S, T, U, W3, W5
冷端补偿（CJC）	< ±1,0°C
传感器故障检测	Yes
传感器故障电流：测量时/其它	Nom. 33 μA / 0 μA
电压输入
测量范围	-800…+800 mV
最小测量范围（量程）	2,5 mV
输入电阻	10 MΩ

输出规格

电流输出
信号范围	4…20 mA
最小信号范围	16 mA
负载（@电流输出）	≤ (Vsupply – 8) / 0,023 [Ω]
负载稳定性	≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出	可设定 3,5…23 mA
符合 NAMUR NE43 标准的上限/下限电流	23 mA / 3,5 mA
所设量程	= 当前所选范围
