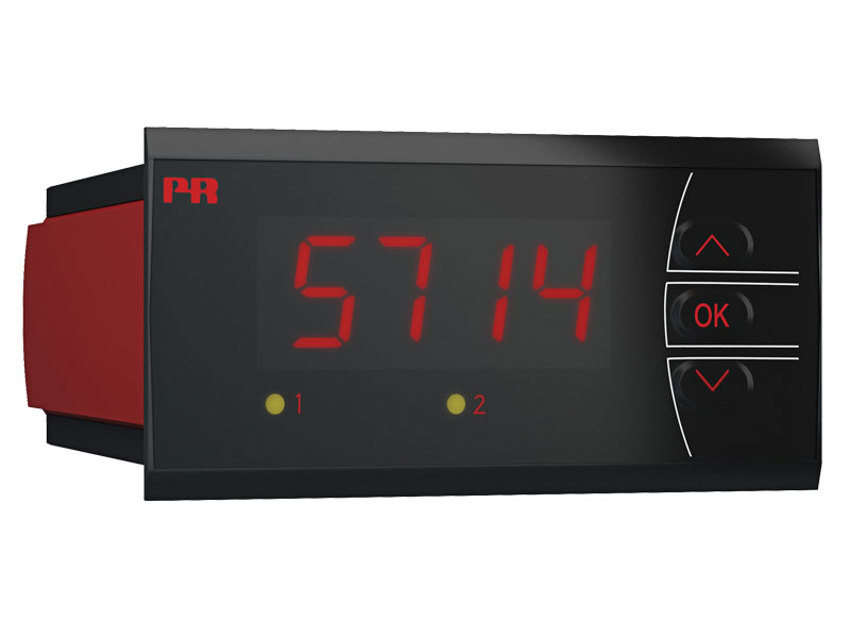

佩勒电子 PR Electronics 5714 可编程LED指示器
电源 |
|
| 电源电压，通用 | 21,6…253 VAC，50…60 Hz 或 19,2…300 VDC |
| 最大功耗 | 2,5 W (5714A) 3,0 W (5714B/C) 3,5 W (5714D) |
| 部功耗 | 2,2 W (5714A) 2,7 W (5714B/C) 3,2 W (5714D) |
隔离电压 |
|
| 隔离电压，测试/工作 | 2,3 kVAC / 250 VAC |
响应时间 |
|
| 温度输入，可设定（0…90%， 100…10%） | 1…60 s |
| mA / V 输入（可设定） | 0,4…60 s |
辅助电源 |
|
| 2线制供电（端子 46…45） | > 15 VDC @ 0…20 mA |
| 信噪比 | 最小 60 dB (0…100 kHz) |
| 精度 | 优于 0,1% 所设量程 |
| EMC 电磁兼容对精度的影响 | < ±0,5% 测量值 |
RTD 输入 |
|
| RTD 类型 | Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100 |
| 电缆电阻 | 50 Ω (最大) |
| 传感器电流 | 额定 0,2 mA |
| 传感器电缆电阻对精度的影响（3-/4-线） | < 0,002 Ω / Ω |
线性电阻输入 |
|
| 线性电阻 最小…最大 | 0 Ω…10000 Ω |
电位器输入 |
|
| 电位器 最小…最大 | 10 Ω…100 kΩ |
TC 输入 |
|
| 热电偶型号 | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| 冷端补偿（CJC），通过内置传感器实现内部补偿 | ±(2,0°C + 0,4°C * Δt) |
| 传感器故障检测 | Yes |
| 传感器故障电流：测量时/其它 | 额定 2 µA / 0 µA |
电流输入 |
|
| 测量范围 | 0…23 mA |
| 可调测量范围 | 0…20 和 4…20 mA |
| 输入电阻 | 额定 20 Ω + PTC 25 Ω |
| 传感器故障检测 | 4…20 mA 回路断线 |
电压输入 |
|
| 测量范围 | 0…12 VDC |
| 可设定测量范围 | 0/0,2…1; 0/2…10 VDC |
| 输入电阻 | 额定 10 MΩ |
显示 |
|
| 显示读数 | -1999…9999（4位数字） |
| 小数点位置 | 可设定 |
| 数字高度 | 13,8 mm |
| 显示刷新频率 | 2,2 次 / s |
| 输入信号超范围报警 | 说明性文字 |
电流输出 |
|
| 信号范围 | 0…23 mA |
| 可设定信号范围 | 0…20/4…20/20…0/20…4 mA |
| 负载（@电流输出） | ≤ 800 Ω |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 传感器故障报警输出 | 0 / 3,5 / 23 mA / 无 |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
| 输出限值，4…20 和 20…4 mA 信号 | 3,8…20,5 mA |
| 输出限值，0…20 和 20…0 mA 信号 | 0…20,5 mA |
| 电流限值 | ≤ 28 mA |
继电器输出 |
|
| 继电器功能 | 开关点 |
| 迟滞 | 0…100% |
| ON 和 OFF 延迟 | 0…3600 s |
| 传感器故障输出反应 | 中断/增大/保持 |
| 最大电压 | 250 VAC / VDC |
| 最大电流 | 2 A |
| 最大 AC 功率 | 500 VA |
