PR Electronics 6185 隔离器

2024-02-26

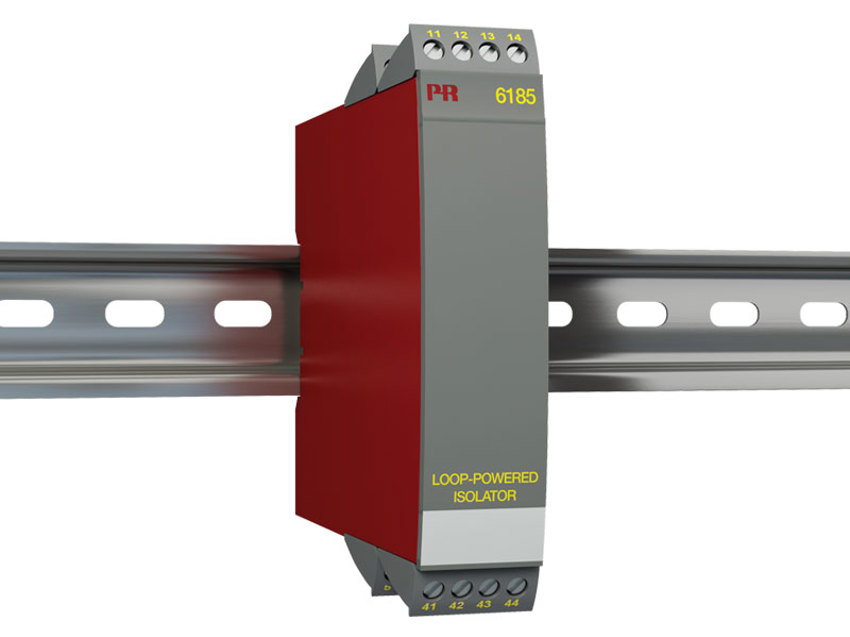

佩勒电子 PR Electronics 6185 信号回路隔离器

  • 单/双或4通道电气隔离
  • 标准 DIN 轨道安装
  • 无需单独供电
  • 快速响应时间
  • 高噪声抑制

常用规格

电源
部功耗，每个通道 40 mW

隔离电压
测试电压 2 kVAC

响应时间
响应时间 (0…90%, 100…10%) < 4 ms
电压降 < 1,8 VDC，最小 1,8 V + (Iout.*Rload)，最大
信噪比 最小 60 dB (0…100 kHz)
精度 优于 0,1% 所设量程
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程

输入规格

电流输入
测量范围 0…23 mA
输入电阻 ≈ 90 Ω + Rload (@ 20 mA)

输出规格

电流输出
信号范围 0…23 mA
最小信号范围 1:1
负载（@电流输出） ≤ 600 Ω
负载稳定性 ≤ 0,03% 所设量程 / 100 Ω
电流限值 50 mA
电压限值 15 VDC
所设量程 = 当前所选范围
