PR Electronics 6331B 变送器

2024-02-15

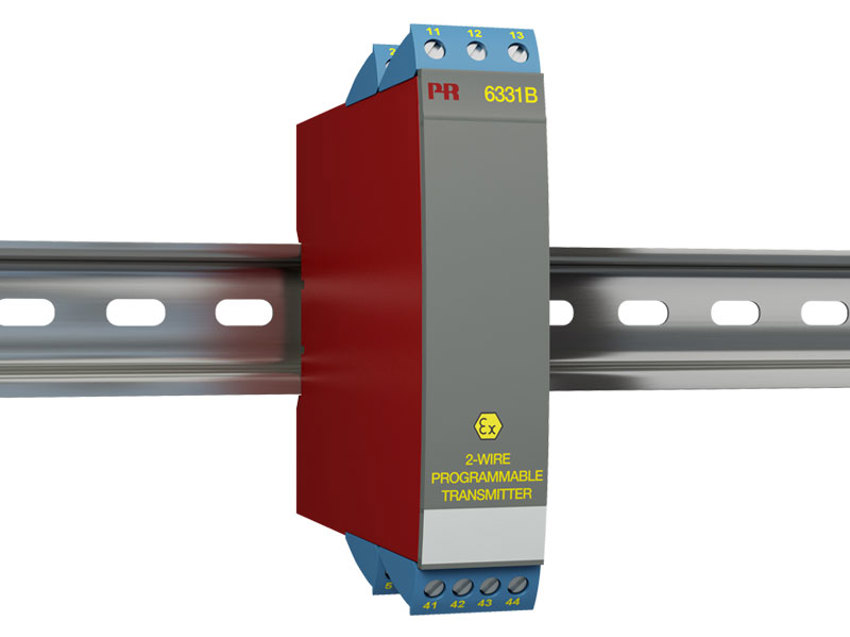

佩勒电子 PR Electronics 6331B 二线制可编程变送器

  • RTD，TC，Ohm 或 mV 信号输入
  • 超高测量精度
  • 电气隔离
  • 安装于 Ex zone 0
  • 单/双通道版本

应用

  • Pt100…Pt1000，Ni100…Ni1000 或 TC 传感器线性化温度测量。
  • 转换线性电阻阻值变化为标准模拟量电流信号，例如：阀信号，或欧姆输出液位计。
  • 转换双极性 mV 信号为标准 4…20 mA 电流信号。

技术特点

  • 参数设定简单方便。
  • 2-，3- 和 4-线 RTD 和电阻输入电缆自动补偿。
  • 输出信号限位值可设定。
  • 持续监测重要数据，保障使用安全。

常用规格

电源
电源电压 7,2…30 VDC
最大功耗 ≤ 0.7 W / ≤ 1.4 W (1 / 2 通道)
部功耗，每个通道 0.17…0.7 W

隔离电压
隔离电压，测试/工作 1,5 kVAC / 50 VAC

响应时间
响应时间（可设定） 1…60 s
电压降 7,2 VDC
预热时间 5 分钟
程序设计 Loop Link
信噪比 最小 60 dB
精度 优于 0,05% 所设量程
EEPROM 错误校验 < 3,5 s
信号动态范围，输入 20 bit
信号动态范围，输出 16 bit
电源电压变化对精度的影响 < 0,005% 所设量程 / VDC
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程

输入规格

常用输入规格
最大偏移量 所选输入类型最大值的 50%

RTD 输入
RTD 类型 Pt100, Ni100, lin. R
电缆电阻 5 Ω (最大)
传感器电流 额定 0,2 mA
传感器电缆电阻对精度的影响（3-/4-线） < 0,002 Ω / Ω
传感器故障检测 Yes

TC 输入
热电偶型号 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿（CJC） < ±1,0°C
传感器故障检测 Yes
传感器故障电流：测量时/其它 Nom. 33 μA / 0 μA

线性电阻输入
线性电阻 最小…最大 0 Ω…5000 Ω

电压输入
测量范围 -12…800 mV
最小测量范围（量程） 5 mV
输入电阻 10 MΩ

输出规格

电流输出
信号范围 4…20 mA
最小信号范围 16 mA
负载（@电流输出） ≤ (Vsupply – 7,2) / 0,023 [Ω]
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出 可设定 3,5…23 mA
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA

常用输出规格
更新时间 440 ms
所设量程 = 当前所选范围
