PR Electronics 6333A 变送器

2024-02-15

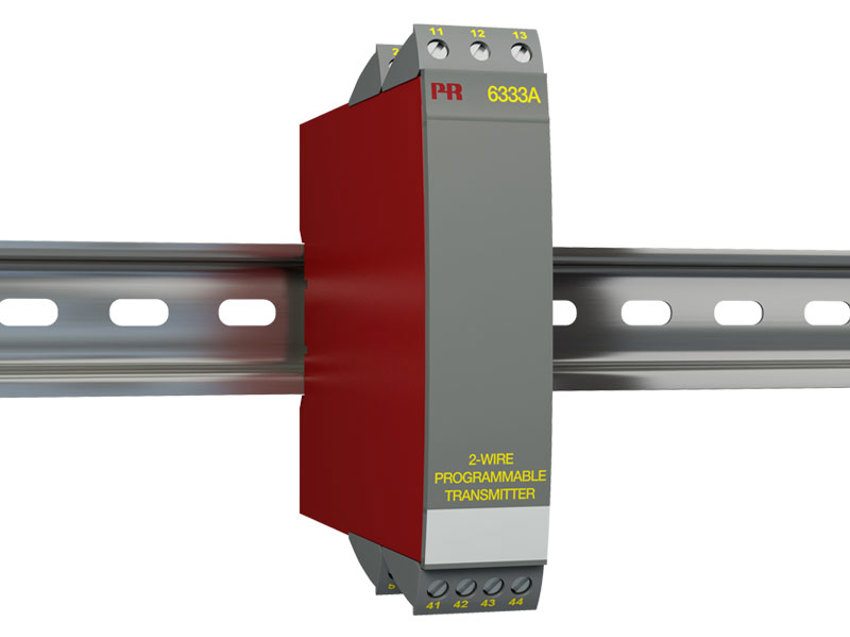

佩勒电子 PR Electronics 6333A 二线制可编程变送器

  • RTD 或 Ohm 信号输入
  • 高测量精度
  • 3-线输入连接
  • 可设定传感器故障状态
  • 单/双通道版本

应用

  • Pt100…Pt1000 或 Ni100…Ni1000 传感器线性化温度测量。
  • 转换线性电阻阻值变化为标准模拟量电流信号,例如:阀信号,或欧姆输出液位计。

技术特点

  • 参数设定简单方便。
  • 3-线 RTD 和电阻输入电缆自动补偿。
  • 输出信号限位值可设定。

常用规格

电源

电源电压 8,0… 35 VDC
最大功耗 ≤ 0.8 W / ≤ 1.6 W (1 / 2 通道)
部功耗 0,19…0,8 W

响应时间

响应时间(可设定) 0,33…60 s
电压降 8,0 VDC
预热时间 5 分钟
程序设计 Loop Link
信噪比 最小 60 dB
精度 优于 0,1% 所设量程
信号动态范围,输入 19 bit
信号动态范围,输出 16 bit
电源电压变化对精度的影响 < 0,005% 所设量程 / VDC
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程

输入规格

常用输入规格

最大偏移量 所选输入类型最大值的 50%

RTD 输入

RTD 类型 Pt100, Ni100, lin. R
电缆电阻 10 Ω (最大)
传感器电流 > 0,2 mA, < 0,4 mA
传感器电缆电阻对精度的影响(3-线) < 0,002 Ω / Ω
传感器故障检测 Yes

线性电阻输入

线性电阻 最小…最大 0 Ω…10000 Ω

输出规格

电流输出

信号范围 4…20 mA
最小信号范围 16 mA
负载(@电流输出) ≤ (Vsupply – 8) / 0,023 [Ω]
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出 可设定 3,5…23 mA
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA

常用输出规格

更新时间 135 ms
所设量程 = 当前所选范围
