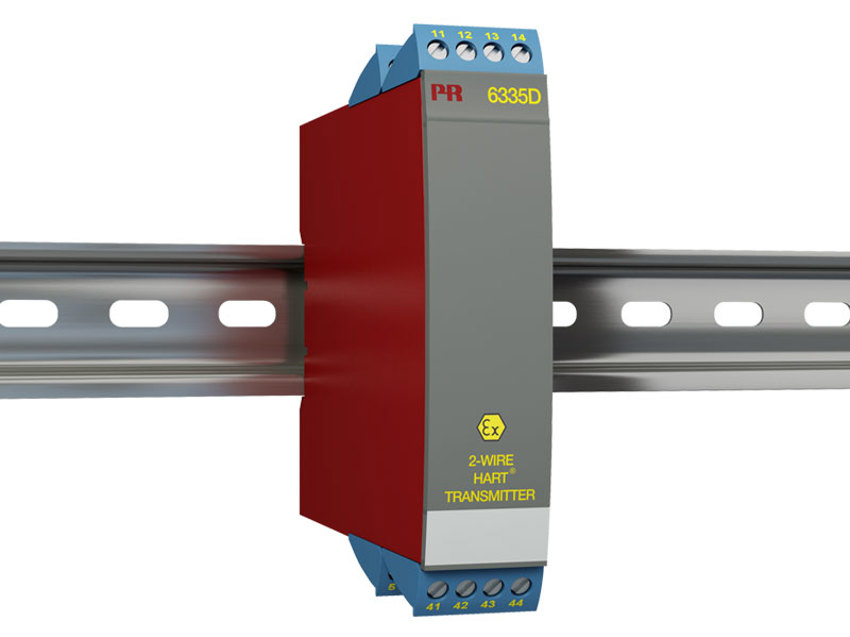

佩勒电子 PR Electronics 6335D 二线制HART变送器
电源 |
|
| 电源电压 | 8,0…30 VDC |
| 部功耗, 1 / 2 通道 | 19 mW…0.7 / 1.4 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 1,5 kVAC / 50 VAC |
响应时间 |
|
| 响应时间（可设定） | 1…60 s |
| 电压降 | 8,0 VDC |
| 预热时间 | 30 s |
| 程序设计 | Loop Link & HART |
| 信噪比 | 最小 60 dB |
| 精度 | 优于 0,05% 所设量程 |
| 信号动态范围，输入 | 22 bit |
| 信号动态范围，输出 | 16 bit |
| 电源电压变化对精度的影响 | < 0,005% 所设量程 / VDC |
常用输入规格 |
|
| 最大偏移量 | 所选输入类型最大值的 50% |
RTD 输入 |
|
| RTD 类型 | Pt100, Ni100, lin. R |
| 电缆电阻 | 5 Ω（单根导线可以高达 50 Ω，前提是测量精度会降低） |
| 传感器电流 | 额定 0,2 mA |
| 传感器电缆电阻对精度的影响（3-/4-线） | < 0,002 Ω / Ω |
| 传感器故障检测 | Yes |
线性电阻输入 |
|
| 线性电阻 最小…最大 | 0 Ω…7000 Ω |
TC 输入 |
|
| 热电偶型号 | B, E, J, K, L, N, R, S, T, U, W3, W5 |
| 冷端补偿（CJC） | < ±1,0°C |
| 传感器故障检测 | Yes |
| 传感器故障电流：测量时/其它 | Nom. 33 μA / 0 μA |
电压输入 |
|
| 测量范围 | -800…+800 mV |
| 最小测量范围（量程） | 2,5 mV |
| 输入电阻 | 10 MΩ |
电流输出 |
|
| 信号范围 | 4…20 mA |
| 最小信号范围 | 16 mA |
| 负载（@电流输出） | ≤ (Vsupply – 8) / 0,023 [Ω] |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 传感器故障报警输出 | 可设定 3,5…23 mA |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
常用输出规格 |
|
| 更新时间 | 440 ms |
| 所设量程 | = 当前所选范围 |
