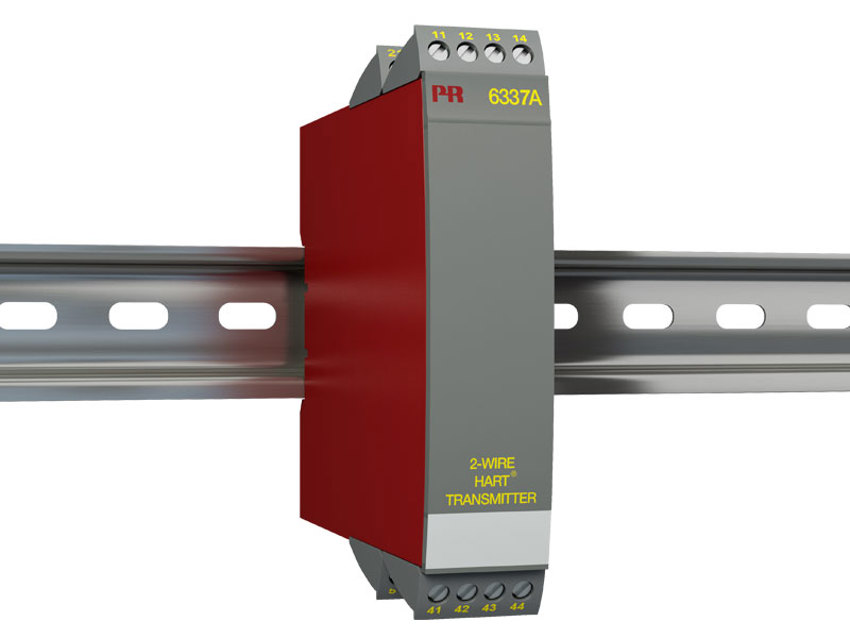

佩勒电子 PR Electronics 6337A 二线制HART变送器

  • 单/双通道 RTD,TC,Ohm 和双极性 mV 信号输入
  • 两路模拟量输入和五个设备变量(带状态变量)
  • HART 5 或 HART 7 协议版本切换
  • 符合 SIL 应用要求的硬件评估
  • 安装于安全区域或 Zone 2/22,DIN 导轨

应用

  • TC 或 RTD 传感器线性化温度测量,例如 Pt100 和 Ni100。
  • 两个 RTD 或 TC 输入信号单值、差值或平均值 4…20 mA 模拟量 PV 值输出,以及 HART 通讯。
  • 转换线性电阻阻值变化为标准模拟量电流信号,例如:阀信号,或欧姆输出液位计。
  • 转换双极性 mV 信号为标准 4…20 mA 电流信号。
  • HART 7 多点通讯模式下可连接多达63个变送器进行数字通讯。

技术特点

  • HART 5 或 HART 7 协议版本可通过参数调节切换。
  • HART 7 协议提供:
    ∙ 长位号名,可多达32个字符。
    ∙ 增强的突发传送模式(Burst Mode)以及带时间标签的事件通知。
    ∙ 设备变量和状态可以映射到任何动态变量 PV,SV,TV 或 QV。
    ∙ 带记录和汇总数据的过程信号趋势测量。
    ∙ 带时间标签的自动事件通知。
    ∙ 具备更高通讯效率的指令集。
  • 6337A 按照严格的安全要求进行设计,因此适用于 SIL 安装应用。
  • 持续监测重要数据,保障使用安全。
  • 符合 NAMUR NE21 要求,6337A HART 变送器能在严苛 EMC 环境下提供顶级的测量性能。此外,6337A 也同时符合 NAMUR NE43 和 NE89 标准要求。

常用规格

电源

电源电压 8,0… 35 VDC
部功耗, 1 / 2 通道 19 mW…0.8 / 1.6 W

隔离电压

隔离电压,测试/工作 1,5 kVAC / 50 VAC

响应时间

响应时间(可设定) 1…60 s
电压降 8,0 VDC
信号动态范围,输入 22 bit
信号动态范围,输出 16 bit
信噪比 > 60 dB
精度 优于 0,05% 所设量程
EMC 电磁兼容对精度的影响 < ±0,1% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程

输入规格

常用输入规格

最大偏移量 所选输入类型最大值的 50%

RTD 输入

RTD 类型 Pt50/100/200/500/1000; Ni50/100/120/1000
电缆电阻 5 Ω(单根导线可以高达 50 Ω,前提是测量精度会降低)
传感器电流 额定 0,2 mA

线性电阻输入

线性电阻 最小…最大 0 Ω…7000 Ω

TC 输入

热电偶型号 B, E, J, K, L, N, R, S, T, U, W3, W5
冷端补偿(CJC) 固定补偿,通过Pt100 或 Ni100 传感器实现内部或外部补偿

电压输入

测量范围 -800…+800 mV
最小测量范围(量程) 2,5 mV
输入电阻 10 MΩ

输出规格

电流输出

信号范围 4…20 mA
最小信号范围 16 mA
负载(@电流输出) ≤ (Vsupply – 8) / 0,023 [Ω]
传感器故障报警输出 可设定 3,5…23 mA
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA

常用输出规格

更新时间 440 ms
HART 协议版本 HART 7 和 HART 5
