PR Electronics 7501 温度变送器

2024-01-24

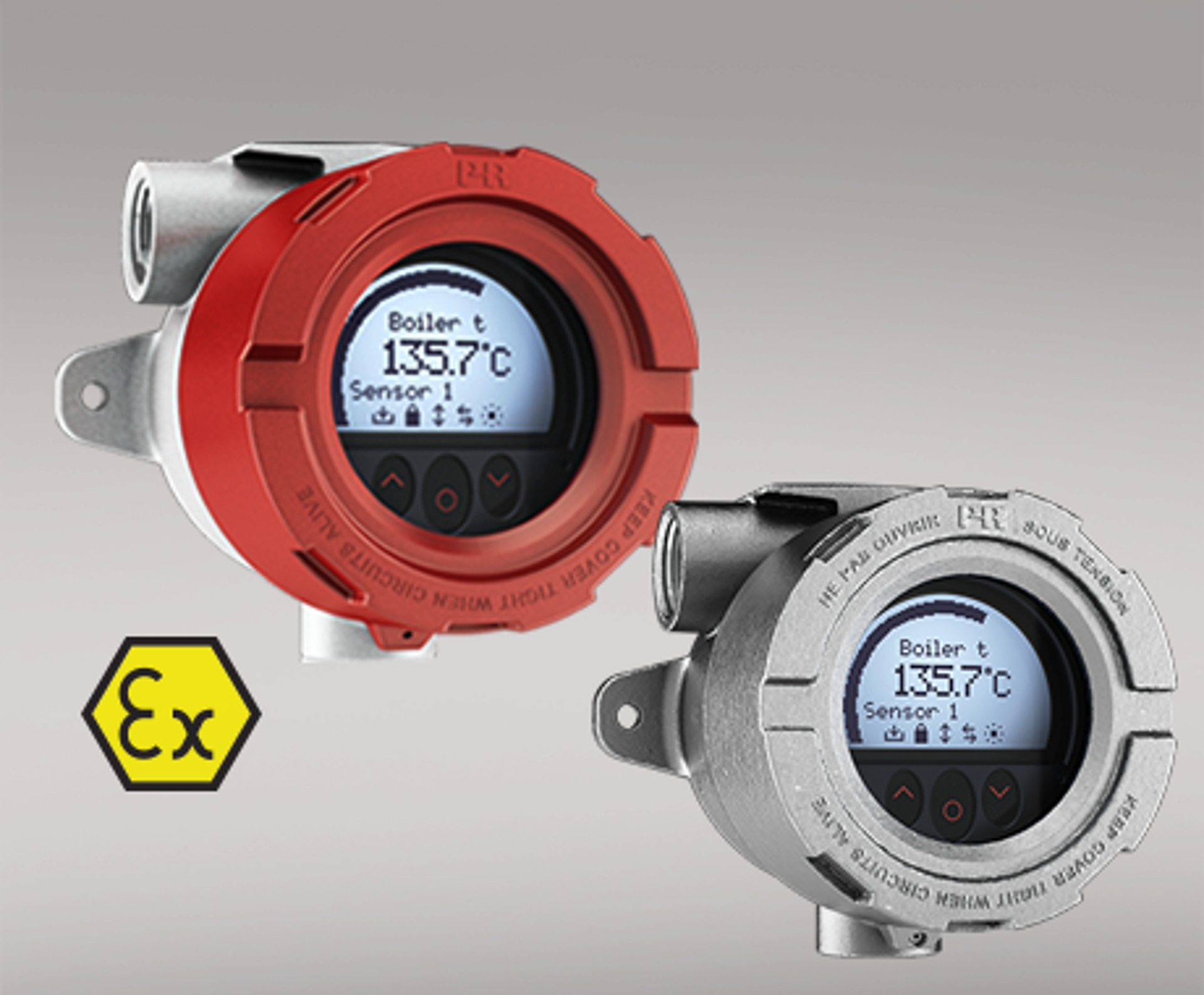

佩勒电子 PR Electronics 7501 现场安装型 HART 温度变送器

  • RTD，TC，Ohm 和双极性mV输入以及模拟量输出
  • 高分辨率现场显示模块（LOI），附带3个光学感应按钮
  • 红色或白色背光显示（可设定）
  • Ex d 隔爆设计，铝或316不锈钢材质外壳
  • HART 7 的功能与优势，并兼容 HART 5

高分辨率就地显示

  • 0°，90°，180° & 270° 位置自由安装，显示位置亦可随之变换。
  • 监控过程量，设定参数和诊断故障。
  • 红色或白色背光闪烁高级诊断功能。
  • 具备7种菜单语言。

本地操作员界面（LOI）

  • 3个光学感应按钮；上键，下键和确认键。
  • 动态自适应磨损和污垢积聚。
  • 不受环境光线干扰。
  • 不受手套影响。

参数设置

  • 通过显示面板设定。
  • PReset 软件和 HART 协议通讯器。
  • HHC, DCS 或 AMS 通过 HART 协议通讯.

安装

  • 适合于 zone 0, 1, 2 和 zone 21, 22 以及 Class 1, Division 1 and 2 应用环境。
  • 符合 SIL 应用要求的硬件评估.
  • 使用 1.5”–2” 管安装支架，或和传感器形成一体安装，亦或直接安装在墙面上。

应用

  • TC 和 RTD 温度传感器测量，例如：Pt100 和 Ni100.
  • HART 通讯；4…20 mA 模拟量输出；双 TC 或 RTD 输入，输出温度单值、差值或平均值。
  • 将线性电阻信号转换为标准模拟量输出信号，例如：阀门信号，或液位传感器阻值信号。
  • 放大双极型 mV 信号为标准 4…20 mA 电流信号。
  • HART 7 多点通讯模式下支持高达63个变送器。

技术特点

  • NAMUR NE43 和 NE89。
  • 通过软件设置切换 HART 5 或 HART 7 协议。

环境条件

工作温度 -40°C to +85°C （使用硅材质 O 型圈时） -20°C to +85°C （使用 FKM 材质 O 型圈时）
存储温度 -40°C 至 +85°C
标定温度 20…28°C
相对湿度 0…100% RH （冷凝）
防护等级 IP54 / IP66 / IP68 / type 4X
腐蚀等级 7501AxxxBxxxx / 耐久性 C5-I/M / 5…15 年

机械规格

结构尺寸 Ø 110 mm
结构尺寸（高x宽x深）, 低铜铝 109,3 x 145 x 126 mm
结构尺寸（高x宽x深）, 不锈钢 107,4 x 145 x 124 mm
重量（大约）, 重量（大约），低铜铝/不锈钢 1,3 / 2,8 kg
导线规格 0,13 x 1,5 mm2 / AWG 26…16 绞线
螺丝端子力矩 0,4 Nm
抗振规格 IEC 60068-2-6
2…25 Hz ±1,6 mm
25…100 Hz ±4 g
显示分辨率 96 x 64 pixels
显示位数 5
背光显示 可选 ON/OFF
背光颜色 可选白色或红色

常用规格

电源
电源电压，DC：Ex ia，本质安全 10（12 – 启用背光时）…30 VDC
电源电压，DC：其他 10（12 – 启用背光时）…35 VDC

隔离电压
隔离电压，测试/工作 1,5 kVAC / 50 VAC

响应时间
响应时间（可设定） 1…60 s
信噪比 > 60 dB
程序设计 HART
启动时间，变送器正常显示 最大 5 s
长期稳定性，优于 ±0,1% 所设量程 / 年
精度 优于 0,05% 所设量程
信号动态范围，输入 22 bit
信号动态范围，输出 16 bit
EMC 电磁兼容对精度的影响 < ±0,1% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程

输入规格

常用输入规格
最大偏移量 所选输入类型最大值的 50%

RTD 输入
RTD 类型 Pt50/100/200/500/1000; Ni50/100/120/1000
电缆电阻 5 Ω（单根导线可以高达 50 Ω，前提是测量精度会降低）
传感器电流 额定 0,2 mA

线性电阻输入
线性电阻 最小…最大 0 Ω…7000 Ω

TC 输入
热电偶型号 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿（CJC） 固定补偿，通过Pt100 或 Ni100 传感器实现内部或外部补偿

电压输入
测量范围 -800…+800 mV
最小测量范围（量程） 2,5 mV
输入电阻 10 MΩ

输出规格

电流输出
信号范围 4…20 mA
最小信号范围 16 mA
负载（@电流输出） ≤ (Vsupply – 10) / 0,023 [Ω]
负载电阻，启用背光时 ≤ (Vsupply – 12) / 0,023 [Ω]
传感器故障报警输出 可设定 3,5…23 mA
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA

常用输出规格
更新时间 440 ms
HART 协议版本 HART 7 和 HART 5
