PR Electronics 9106A 中继器

2024-02-26

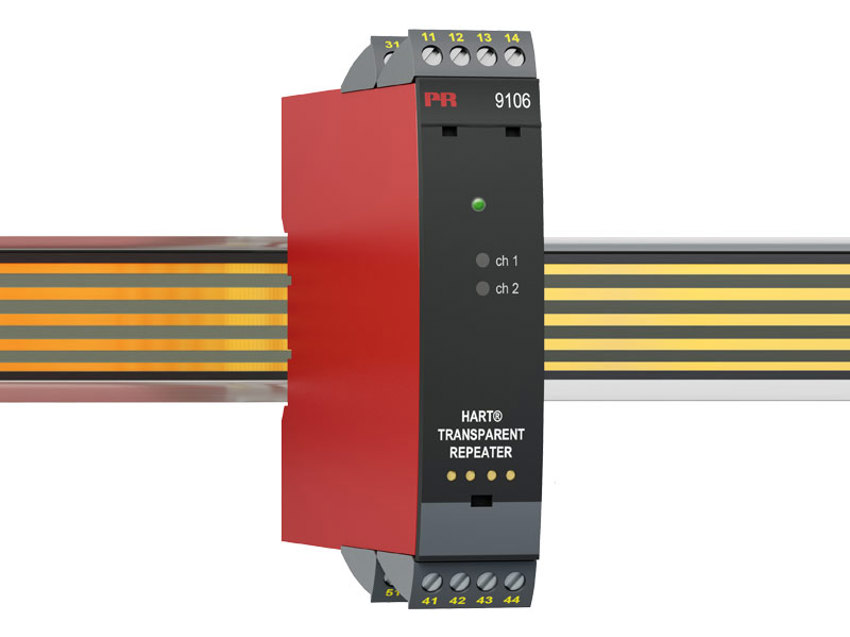

佩勒电子 PR Electronics 9106A HART透传中继器

  • 24 VDC 电源导轨供电或端子供电
  • 有源和无源 mA 输入
  • 通过同一端子实现有源和无源输出
  • 分路功能:1 入 – 2 出
  • 符合 IEC 61508 标准的 SIL3 全面评估和认证

常用规格

电源

电源电压 19,2…31,2 VDC
熔断器 1,25 A SB / 250 VAC
最大功耗 ≤ 1,1 W / ≤ 1,9 W (1 / 2 通道)
最大部功耗, 1 / 2 通道 ≤ 0,8 W / ≤ 1,2 W

隔离电压

测试/工作:输入和其他所有之间 2,6 kVAC / 300 VAC 增强隔离
模拟量输出和电源之间 2,6 kVAC / 300 VAC 增强隔离
状态继电器和电源之间 1,5 kVAC / 150 VAC 增强隔离

响应时间

响应时间 (0…90%, 100…10%) < 5 ms
程序设计 PR 4500通信接口
信号动态范围,输入 模拟信号链
信号动态范围,输出 模拟信号链
SMART 双向通讯频率范围 0,5…7,5 kHz
信噪比 > 60 dB
精度 优于 0,1% 所设量程
mA,绝对精度 ≤ ±16 μA
mA,温度系数 ≤ ±1,6 μA / °C
电源电压变化对电流输出精度的影响(额定 24VDC) < ±10 μA
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程

输入规格

电流输入

测量范围 3,5…23 mA
2线制变送器供电 9106A1x >16 V / 20 mA
2线制变送器供电 9106A2x >15 V / 20 mA
传感器故障检测:4…20 mA 回路断线 < 1 mA
输入压降,有源单元 < 4 V @ 23 mA
输入压降,无源单元 < 6 V @ 23 mA

输出规格

电流输出

信号范围 3,5…23 mA
负载(@电流输出) ≤ 600 Ω
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
电流限值 ≤ 28 mA

无源二线制 mA 输出

外部2线制电源电压变化的影响 < 0,005% 所设量程 / V
最大外部2线制供电 26 VDC

状态继电器

继电器功能 N.C.
可调开关点低限值 0…29,9 mA
可调开关点高限值 0…29,9 mA
开关点迟滞 0,1 mA
最大电压 125 VAC / 110 VDC
最大电流 0.5 AAC / 0.3 ADC
最大电压 – 危险区域安装 32 VDC / 32 VAC
最大电流 – 危险区域安装 1 ADC / 0,5 AAC
所设量程 = 正常测量范围 4…20 mA
