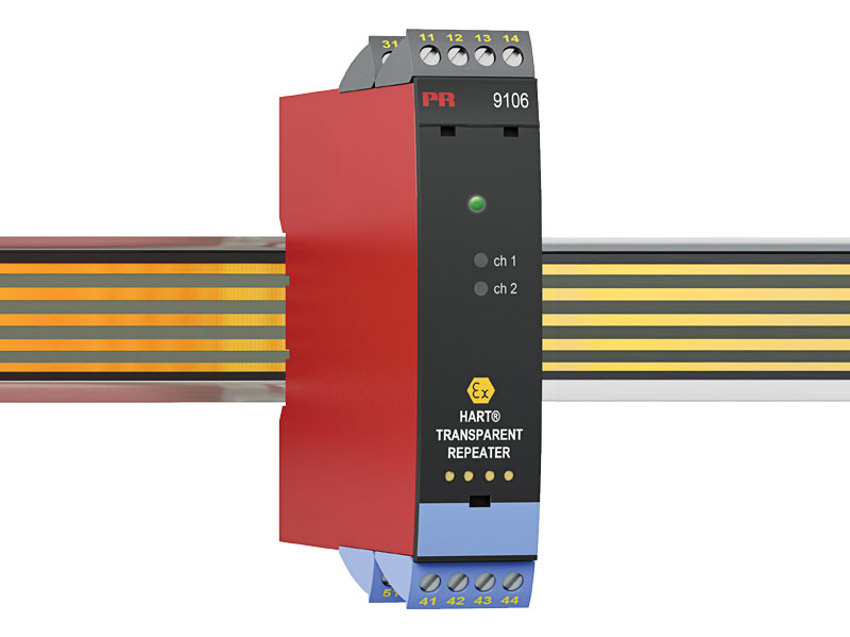

佩勒电子 PR Electronics 9106B 透传中继器

9106B 是危险区域信号 1：1 传输单/双通道隔离安全栅。
为危险区域2线制 SMART 变送器供电，或充当2线制 SMART 电流源。支持 HART & BRAIN 协议双向传输。
9106B 可以安装于安全区域或zone 2 / Cl. 1, Div 2 区域，并能接收来自 zone 0, 1, 2 和 zone 20, 21, 22 包括 mining / Class I/II/III, Div. 1, Gr. A-G 区域信号。
通过 PR 4500 显示每个通道过程参数，设置输出回路电流高/低限值，若超限，则激活状态继电器。
单通道产品，状态继电器可以作为一个简单限位开关。
可以实现信号复制/转移，将一路输入信号，分成两路输出到不同的 DCS/PLC/HMI 系统或任何其他监控系统。
安全应用（SIL回路），9106BxBx可以作为分路器使用：
• 当使用 9106BxBx 在 SIL2 安全功能下，通道1用于安全回路。通道2用于任何非安全回路。
• 当使用 9106BxBx 在 SIL3 安全功能下，通道1和2需接到同一个安全PLC，此时通道2作为冗余诊断通道（获取更多信息，请参考 FMEDA 报告和安全手册）。

电源
电源电压	19,2…31,2 VDC
熔断器	1,25 A SB / 250 VAC
最大功耗	≤ 1,1 W / ≤ 1,9 W (1 / 2 通道)
最大部功耗, 1 / 2 通道	≤ 0,8 W / ≤ 1,2 W
隔离电压
测试/工作：输入和其他所有之间	2,6 kVAC / 300 VAC 增强隔离
模拟量输出和电源之间	2,6 kVAC / 300 VAC 增强隔离
状态继电器和电源之间	1,5 kVAC / 150 VAC 增强隔离
响应时间
响应时间 (0…90%, 100…10%)	< 5 ms
程序设计	PR 4500通信接口
信号动态范围，输入	模拟信号链
信号动态范围，输出	模拟信号链
SMART 双向通讯频率范围	0,5…7,5 kHz
信噪比	> 60 dB
精度	优于 0,1% 所设量程
mA，绝对精度	≤ ±16 μA
mA，温度系数	≤ ±1,6 μA / °C
电源电压变化对电流输出精度的影响（额定 24VDC）	< ±10 μA
EMC 电磁兼容对精度的影响	< ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst	< ±1% 所设量程
