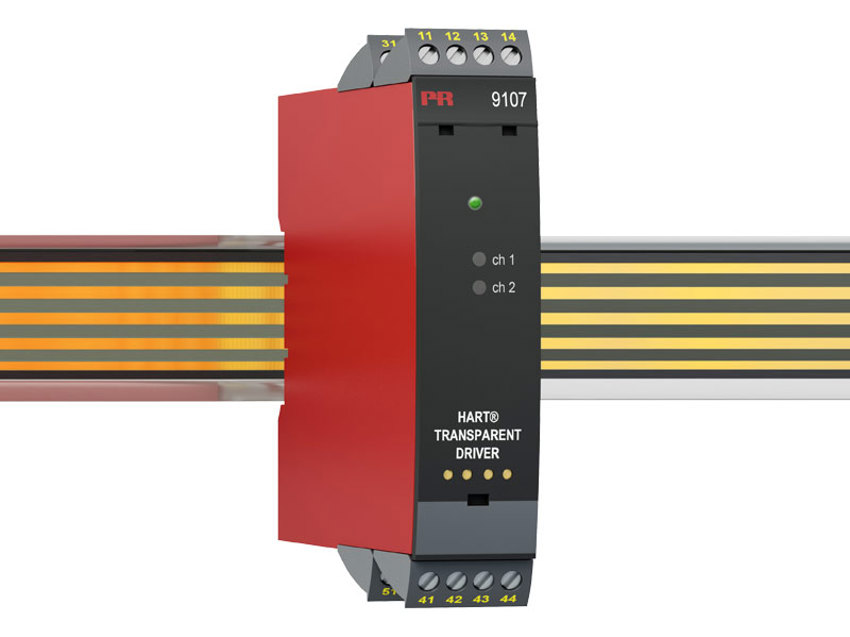

佩勒电子 PR Electronics 9107A HART透传驱动器
电源 |
|
| 电源电压 | 19,2…31,2 VDC |
| 熔断器 | 1,25 A SB / 250 VAC |
| 最大功耗 | ≤ 1,0 W / ≤ 1,8 W (1 / 2 通道) |
| 最大部功耗, 1 / 2 通道 | ≤ 1.0 W / ≤ 1.8 W |
隔离电压 |
|
| 测试/工作：输入和其他所有之间 | 2,6 kVAC / 300 VAC 增强隔离 |
| 模拟量输出和电源之间 | 2,6 kVAC / 300 VAC 增强隔离 |
| 状态继电器和电源之间 | 1,5 kVAC / 150 VAC 增强隔离 |
响应时间 |
|
| 响应时间 (0…90%, 100…10%) | < 5 ms |
| 程序设计 | PR 4500通信接口 |
| 信号动态范围，输入 | 模拟信号链 |
| 信号动态范围，输出 | 模拟信号链 |
| HART 双向通讯频率范围 | 0,5…7,5 kHz |
| 信噪比 | > 60 dB |
| 精度 | 优于 0,1% 所设量程 |
| mA，绝对精度 | ≤ ±16 μA |
| mA，温度系数 | ≤ ±1,6 μA / °C |
| 电源电压变化对电流输出精度的影响（额定 24VDC） | < ±10 μA |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
电流输入 |
|
| 测量范围 | 3,5…23 mA |
| 传感器故障检测：4…20 mA 回路断线 | < 1 mA |
| 输入压降，有源单元 | < 2 V @ 23 mA |
| 输入压降，无源单元 | < 4 V @ 23 mA |
电流输出 |
|
| 信号范围 | 3,5…23 mA |
| 负载（@电流输出） | ≤ 725 Ω |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 电流限值 | ≤ 28 mA |
状态继电器 |
|
| 继电器功能 | N.C. |
| 可调开关点低限值 | 0…29,9 mA |
| 可调开关点高限值 | 0…29,9 mA |
| 开关点迟滞 | 0,1 mA |
| 最大电压 | 125 VAC / 110 VDC |
| 最大电流 | 0.5 AAC / 0.3 ADC |
| 最大电压 – 危险区域安装 | 32 VDC / 32 VAC |
| 最大电流 – 危险区域安装 | 1 ADC / 0,5 AAC |
| 所设量程 | = 正常测量范围 4…20 mA |
