PR Electronics 9107B 透传驱动器

2024-02-16

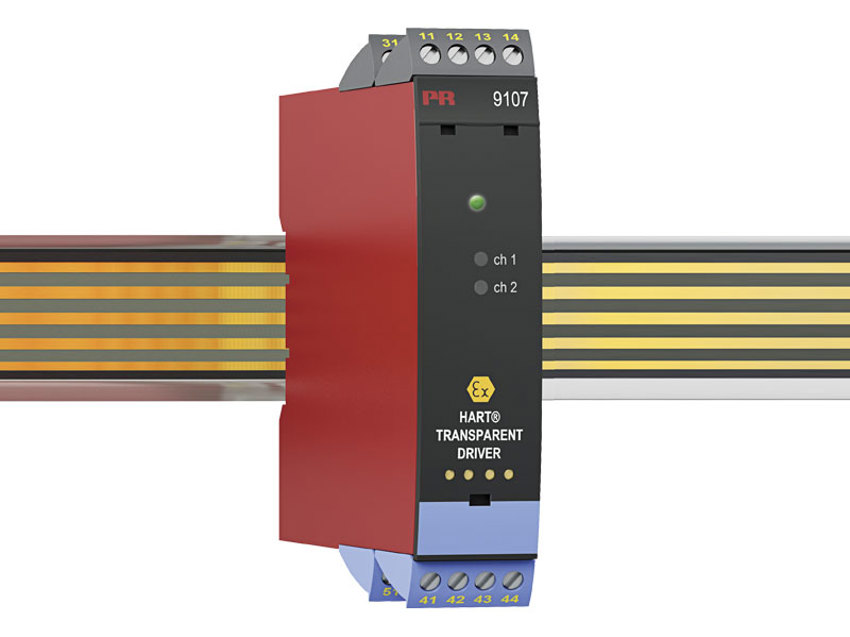

佩勒电子 PR Electronics 9107B 透传驱动器

  • 24 VDC 电源导轨供电或端子供电
  • 快速响应时间
  • 高有源输出负载 725 Ohm / 20 mA
  • 通过状态继电器输出线路故障检测
  • 符合 IEC 61508 标准的 SIL2 全面评估和认证

高级功能

  • PR 4500 可拆卸显示面板，以及绿色和红色 LED 灯指示产品运行状态。
  • 每个通道都可以定义标签字符。
  • 输出线路故障检测。
  • 单通道产品，状态继电器可以作为一个简单限位开关。
  • 适用于符合 ISO-13849 标准的性能等级（PL）为“d”的系统。

常用规格

电源
电源电压 19,2…31,2 VDC
熔断器 1,25 A SB / 250 VAC
最大功耗 ≤ 1,0 W / ≤ 1,8 W (1 / 2 通道)
最大部功耗, 1 / 2 通道 ≤ 1.0 W / ≤ 1.8 W

隔离电压
测试/工作：输入和其他所有之间 2,6 kVAC / 300 VAC 增强隔离
模拟量输出和电源之间 2,6 kVAC / 300 VAC 增强隔离
状态继电器和电源之间 1,5 kVAC / 150 VAC 增强隔离

响应时间
响应时间 (0…90%, 100…10%) < 5 ms
程序设计 PR 4500通信接口
信号动态范围，输入 模拟信号链
信号动态范围，输出 模拟信号链
HART 双向通讯频率范围 0,5…7,5 kHz
信噪比 > 60 dB
精度 优于 0,1% 所设量程
mA，绝对精度 ≤ ±16 μA
mA，温度系数 ≤ ±1,6 μA / °C
电源电压变化对电流输出精度的影响（额定 24VDC） < ±10 μA
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程

输入规格

电流输入
测量范围 3,5…23 mA
传感器故障检测：4…20 mA 回路断线 < 1 mA
输入压降，有源单元 < 2 V @ 23 mA
输入压降，无源单元 < 4 V @ 23 mA

输出规格

电流输出
信号范围 3,5…23 mA
负载（@电流输出） ≤ 725 Ω
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
电流限值 ≤ 28 mA

状态继电器
继电器功能 N.C.
可调开关点低限值 0…29,9 mA
可调开关点高限值 0…29,9 mA
开关点迟滞 0,1 mA
最大电压 125 VAC / 110 VDC
最大电流 0.5 AAC / 0.3 ADC
最大电压 – 危险区域安装 32 VDC / 32 VAC
最大电流 – 危险区域安装 1 ADC / 0,5 AAC
所设量程 = 正常测量范围 4…20 mA
