PR Electronics 9113A 安全栅

2024-02-16

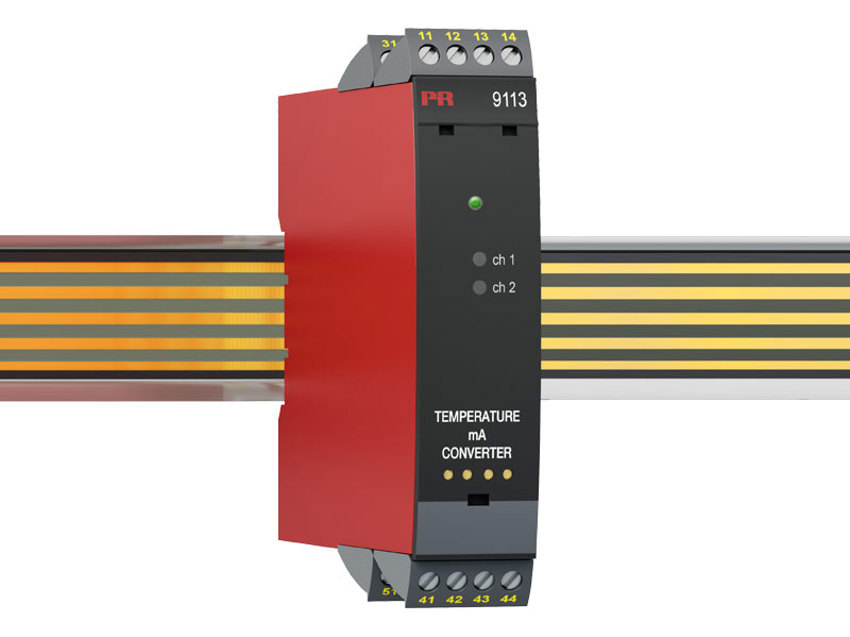

佩勒电子 PR Electronics 9113A 安全栅

  • RTD,TC 和 mA 信号输入
  • 通过同一端子实现有源和无源mA输出
  • 单/双通道版本
  • 允许独立供电或电源导轨供电,例如 PR 9400
  • 通过全面评估的 SIL 2 认证

高级功能

  • 通过可拆卸显示面板调节和显示过程参数(PR 4500),以及校准和模拟过程信号。
  • 通过可拆卸显示面板在产品间复制参数。
  • TC 输入可使用内部 CJC 补偿或内建 Pt100 的外部补偿插头(PR 5910,单通道/ PR 5913,双通道)以提高测量精度。
  • 内部通讯和存储数据的高级监控。
  • SIL 2 功能(需在菜单中激活)。

应用

  • 9113A 可以安装于未分类区域或Zone 2 / Cl.1, Div. 2, Group A, B, C, D。
  • Pt,Ni 和 TC 传感器线性化温度测量,以及有源电流信号测量。
  • 9113A 根据 IEC 61508 要求设计,开发和认证,符合 SIL 2 应用要求。
  • 适用于符合 ISO-13849 标准的性能等级(PL)为“d”的系统。

技术特点

  • 1个绿色和2个红色前端 LED 灯指示正常运行和故障状态。
  • 2.6 kVAC 电气隔离(输入/输出/电源端口)。

常用规格

电源

电源电压 19,2…31,2 VDC
熔断器 400 mA SB / 250 VAC
最大功耗 ≤ 0,8 W / ≤ 1,4 W (1 / 2 通道)
最大部功耗, 1 / 2 通道 ≤ 0,8 W / ≤ 1,4 W

隔离电压

测试/工作:输入和其他所有之间 2,6 kVAC / 300 VAC 增强隔离
模拟量输出和电源之间 2,6 kVAC / 300 VAC 增强隔离
状态继电器和电源之间 1,5 kVAC / 150 VAC 增强隔离

响应时间

温度输入,可设定(0…90%, 100…10%) 1…60 s
mA / V 输入(可设定) 0,4…60 s
程序设计 PR 4500通信接口
信噪比 最小 60 dB (0…100 kHz)
信号动态范围,输入 24 bit
信号动态范围,输出 16 bit
精度 优于 0,1% 所设量程
EMC 电磁兼容对精度的影响 < ±0,5% 所设量程
扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst < ±1% 所设量程

输入规格

RTD 输入

RTD 类型 Pt10/20/50/100/200/250/300/Pt400/500/1000; Ni50/100/120/1000
电缆电阻 50 Ω (最大)
传感器电流 额定 0,2 mA
传感器电缆电阻对精度的影响(3-/4-线) < 0,002 Ω / Ω
传感器故障检测 可设定 ON / OFF

TC 输入

热电偶型号 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿(CJC),通过内置传感器的连接器5910实现外部补偿 20…28°C ≤ ±1°C, -20…20°C / 28…70°C ≤ 2°C
冷端补偿(CJC),通过内置传感器实现内部补偿 ±(2,0°C + 0,4°C * Δt)
传感器故障检测 可设定 ON 或 OFF(仅限断线检测)
传感器故障电流:测量时/其它 额定 2 µA / 0 µA

电流输入

测量范围 0…23 mA
可调测量范围 0…20 和 4…20 mA
输入电阻 额定 20 Ω + PTC 50 Ω
传感器故障检测 可设定 ON / OFF

输出规格

电流输出

信号范围 0…23 mA
可设定信号范围 0…20/4…20/20…0/20…4 mA
负载(@电流输出) ≤ 600 Ω
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出 0 / 3,5 / 23 mA / 无
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA
输出限值,4…20 和 20…4 mA 信号 3,8…20,5 mA
输出限值,0…20 和 20…0 mA 信号 0…20,5 mA
电流限值 ≤ 28 mA

无源二线制 mA 输出

最大外部2线制供电 26 VDC
外部2线制电源电压变化的影响 < 0,005% 所设量程 / V

状态继电器

最大电压 125 VAC / 110 VDC
最大电流 0.5 AAC / 0.3 ADC
最大 AC 功率 62,5 VA / 32 W
所设量程 = 当前所选范围
