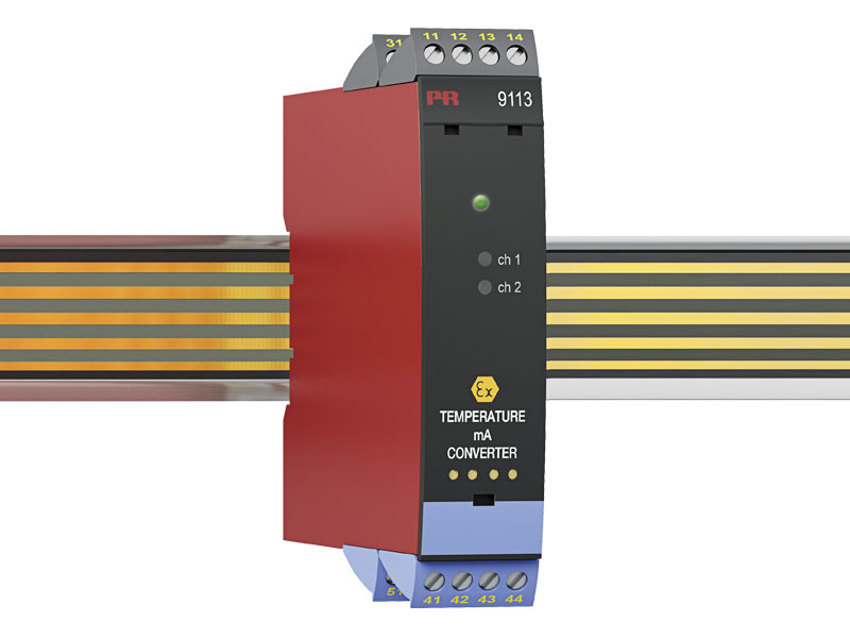

佩勒电子 PR Electronics 9113B 安全栅
电源 |
|
| 电源电压 | 19,2…31,2 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | ≤ 0,8 W / ≤ 1,4 W (1 / 2 通道) |
| 最大部功耗, 1 / 2 通道 | ≤ 0,8 W / ≤ 1,4 W |
隔离电压 |
|
| 测试/工作：输入和其他所有之间 | 2,6 kVAC / 300 VAC 增强隔离 |
| 模拟量输出和电源之间 | 2,6 kVAC / 300 VAC 增强隔离 |
| 状态继电器和电源之间 | 1,5 kVAC / 150 VAC 增强隔离 |
响应时间 |
|
| 温度输入，可设定（0…90%， 100…10%） | 1…60 s |
| mA / V 输入（可设定） | 0,4…60 s |
| 程序设计 | PR 4500通信接口 |
| 信噪比 | 最小 60 dB (0…100 kHz) |
| 信号动态范围，输入 | 24 bit |
| 信号动态范围，输出 | 16 bit |
| 精度 | 优于 0,1% 所设量程 |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
RTD 输入 |
|
| RTD 类型 | Pt10/20/50/100/200/250/300/Pt400/500/1000; Ni50/100/120/1000 |
| 电缆电阻 | 50 Ω (最大) |
| 传感器电流 | 额定 0,2 mA |
| 传感器电缆电阻对精度的影响（3-/4-线） | < 0,002 Ω / Ω |
| 传感器故障检测 | 可设定 ON / OFF |
TC 输入 |
|
| 热电偶型号 | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| 冷端补偿（CJC），通过内置传感器的连接器5910实现外部补偿 | 20…28°C ≤ ±1°C, -20…20°C / 28…70°C ≤ 2°C |
| 冷端补偿（CJC），通过内置传感器实现内部补偿 | ±(2,0°C + 0,4°C * Δt) |
| 传感器故障检测 | 可设定 ON 或 OFF（仅限断线检测） |
| 传感器故障电流：测量时/其它 | 额定 2 µA / 0 µA |
电流输入 |
|
| 测量范围 | 0…23 mA |
| 可调测量范围 | 0…20 和 4…20 mA |
| 输入电阻 | 额定 20 Ω + PTC 50 Ω |
| 传感器故障检测 | 可设定 ON / OFF |
电流输出 |
|
| 信号范围 | 0…23 mA |
| 可设定信号范围 | 0…20/4…20/20…0/20…4 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 传感器故障报警输出 | 0 / 3,5 / 23 mA / 无 |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
| 输出限值，4…20 和 20…4 mA 信号 | 3,8…20,5 mA |
| 输出限值，0…20 和 20…0 mA 信号 | 0…20,5 mA |
| 电流限值 | ≤ 28 mA |
无源二线制 mA 输出 |
|
| 最大外部2线制供电 | 26 VDC |
| 外部2线制电源电压变化的影响 | < 0,005% 所设量程 / V |
状态继电器 |
|
| 最大电压 | 125 VAC / 110 VDC |
| 最大电流 | 0.5 AAC / 0.3 ADC |
| 最大 AC 功率 | 62,5 VA / 32 W |
