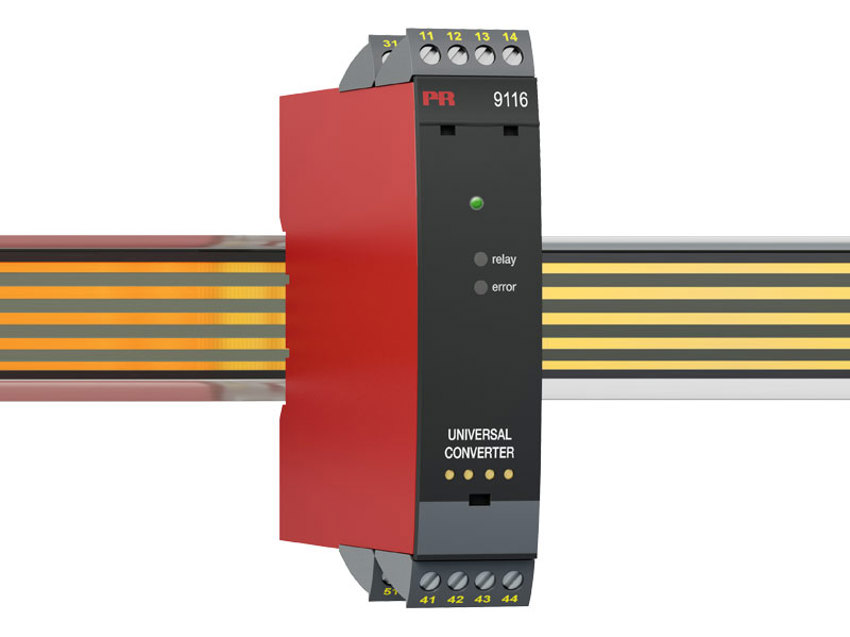

佩勒电子 PR Electronics 9116A 安全栅

  • RTD,TC,Ohm,电位器,mA 和 V 信号输入
  • 二线制变送器供电
  • 有源/无源 mA 输出以及继电器输出
  • 允许独立供电或电源导轨供电,例如 PR 9400
  • 通过全面评估的 SIL 2 认证

常用规格

电源

电源电压 19,2…31,2 VDC
熔断器 1,25 A SB / 250 VAC
最大功耗 ≤ 2,1 W
最大部功耗 ≤ 1,7 W

隔离电压

测试/工作:输入和其他所有之间 2,6 kVAC / 300 VAC 增强隔离
模拟量输出和电源之间 2,6 kVAC / 300 VAC 增强隔离
状态继电器和电源之间 1,5 kVAC / 150 VAC 增强隔离

响应时间

温度输入,可设定(0…90%, 100…10%) 1…60 s
mA / V 输入(可设定) 0,4…60 s

辅助电源

9116x1x: 2线制供电(端子 54…52) 28…16,5 VDC / 0…20 mA
9116x2x: 2线制供电(端子 54…52) 21,4…16,5 VDC / 0…20 mA
程序设计 PR 4500通信接口
信号动态范围,输入 24 bit
信号动态范围,输出 16 bit
信噪比 最小 60 dB (0…100 kHz)
精度 优于 0,1% 所设量程

输入规格

RTD 输入

RTD 类型 Pt10/20/50/100/200/250/300/Pt400/500/1000; Ni50/100/120/1000
电缆电阻 50 Ω (最大)
传感器电流 额定 0,2 mA
传感器电缆电阻对精度的影响(3-/4-线) < 0,002 Ω / Ω
传感器故障检测 可设定 ON / OFF
短路检测 Yes

电位器输入

电位器 最小…最大 10 Ω…10 kΩ

TC 输入

热电偶型号 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端补偿(CJC),通过内置传感器的连接器5910实现外部补偿 20…28°C ≤ ±1°C, -20…20°C / 28…70°C ≤ 2°C
冷端补偿(CJC),通过内置传感器实现内部补偿 ±(2,0°C + 0,4°C * Δt)
传感器故障检测 可设定 ON 或 OFF(仅限断线检测)

电流输入

测量范围 0…23 mA
可调测量范围 0…20 和 4…20 mA
输入电阻 额定 20 Ω + PTC 50 Ω
传感器故障检测 4…20 mA 回路断线

电压输入

测量范围 0…12 VDC
可设定测量范围 0/0,2…1, 0/1…5, 0/2…10 VDC
输入电阻 额定 >10 MΩ

输出规格

电流输出

信号范围 0…23 mA
可设定信号范围 0…20/4…20/20…0/20…4 mA
负载(@电流输出) ≤ 600 Ω
负载稳定性 ≤ 0,01% 所设量程 / 100 Ω
传感器故障报警输出 0 / 3,5 / 23 mA / 无
符合 NAMUR NE43 标准的上限/下限电流 23 mA / 3,5 mA
电流限值 ≤ 28 mA

无源二线制 mA 输出

最大外部2线制供电 26 VDC
外部2线制电源电压变化的影响 < 0,005% 所设量程 / V

继电器输出

继电器功能 开关点,窗口功能,传感器故障报警,上电和断电状态指示
最大电压 250 VAC / VDC
最大电流 2 A
最大 AC 功率 500 VA
Max. DC current, resistive load > 30 VDC 请查看手册描述

状态继电器

最大电压 125 VAC / 110 VDC
最大电流 0.5 AAC / 0.3 ADC
最大 AC 功率 62,5 VA / 32 W
