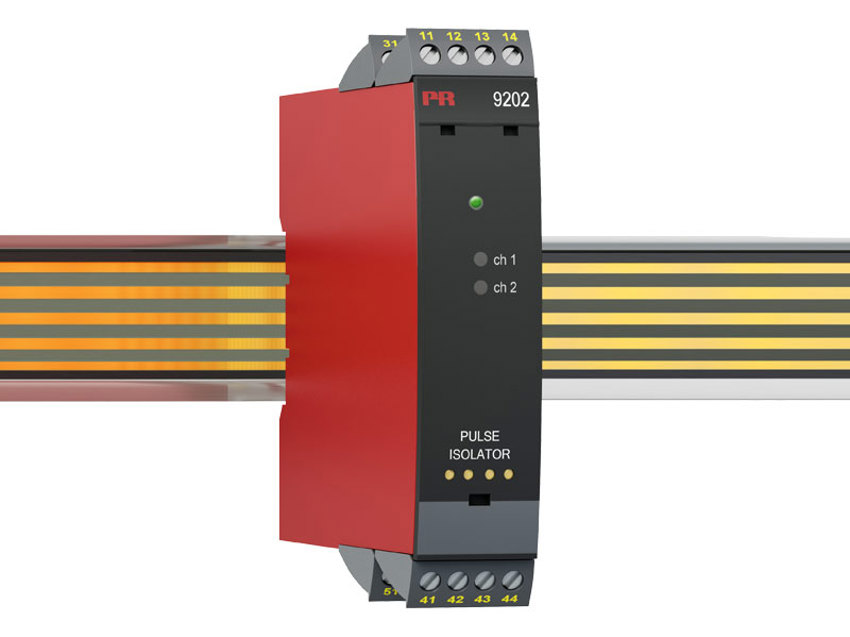

佩勒电子 PR Electronics 9202A 脉冲隔离器
电源 |
|
| 电源电压 | 19,2…31,2 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | ≤ 1.1 W…≤ 1.3 W / ≤ 1.5 W…≤ 1.9 W (1 / 2 通道) |
| 最大部功耗, 1 / 2 通道 | ≤ 1.2 W / ≤ 1.6…1.8 W |
隔离电压 |
|
| 测试/工作：输入和其他所有之间 | 2,6 kVAC / 300 VAC 增强隔离 |
| 输出 1 和输出 2 之间 | 1,5 kVAC / 150 VAC 增强隔离 |
| 状态继电器和电源之间 | 1,5 kVAC / 150 VAC 增强隔离 |
辅助电源 |
|
| NAMUR 供电 | 8 VDC / 8 mA |
| 程序设计 | PR 4500通信接口 |
| 电缆故障响应时间 | < 200 ms |
| 传感器类型 | NAMUR 符合 EN 60947-5-6 标准 / 机械触点 |
| 频率范围 | 0…5 kHz |
| 最小脉冲宽度 | > 0,1 ms |
| 输入电阻 | 额定 1 kΩ |
| 触发标准，信号 | < 1,2 mA, > 2,1 mA |
| 触发标准，电缆故障 | < 0,1 mA, > 6,5 mA |
继电器输出 |
|
| 最大开关频率 | 20 Hz |
| 最大电压 | 250 VAC / 30 VDC |
| 最大电流 | 2 AAC / 2 ADC |
| 最大 AC 功率 | 500 VA / 60 W |
状态继电器 |
|
| 最大电压 | 125 VAC / 110 VDC |
| 最大电流 | 0.5 AAC / 0.3 ADC |
| 最大 AC 功率 | 62,5 VA / 32 W |
NPN 输出 |
|
| 最大开关频率 | 5 kHz |
| 最小脉冲宽度 | > 0,1 ms |
| 最大负载，电流/电压 | 80 mA / 30 VDC |
| 80 mA 时电压降最大 | 2.5 VDC |
