PR Electronics 9202B 脉冲隔离器

2024-02-18

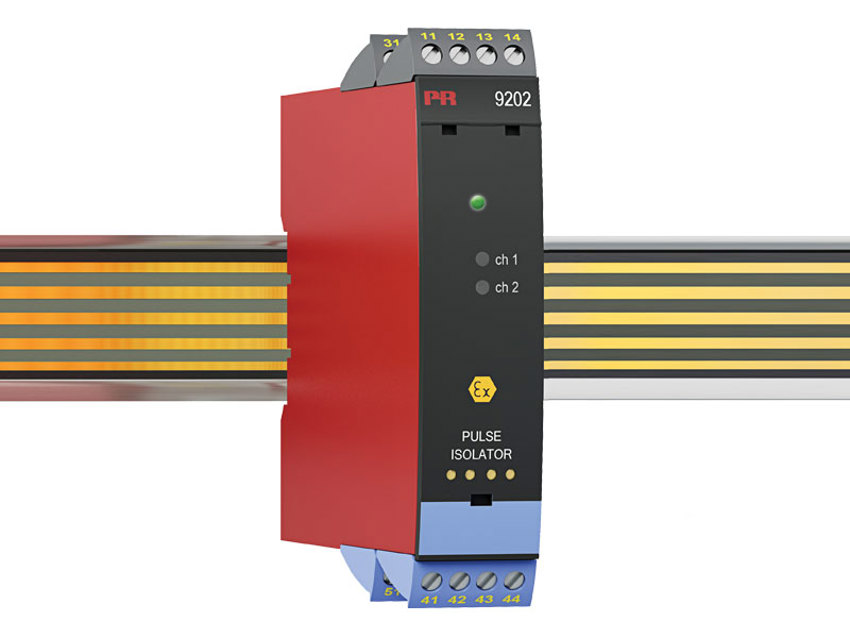

佩勒电子 PR Electronics 9202B 脉冲隔离器

NAMUR 传感器和机械开关的安全栅
扩展的自我诊断和传感器电缆故障检测
单/双通道版本
允许独立供电或电源导轨供电，例如 PR 9400
通过全面评估的 SIL 2 认证

常用规格

电源
电源电压	19,2…31,2 VDC
熔断器	400 mA SB / 250 VAC
最大功耗	≤ 1.1 W…≤ 1.3 W / ≤ 1.5 W…≤ 1.9 W (1 / 2 通道)
最大部功耗, 1 / 2 通道	≤ 1.2 W / ≤ 1.6…1.8 W
隔离电压
测试/工作：输入和其他所有之间	2,6 kVAC / 300 VAC 增强隔离
模拟量输出和电源之间	2,6 kVAC / 300 VAC 增强隔离
输出 1 和输出 2 之间	1,5 kVAC / 150 VAC 增强隔离
状态继电器和电源之间	1,5 kVAC / 150 VAC 增强隔离
辅助电源
NAMUR 供电	8 VDC / 8 mA
程序设计	PR 4500通信接口
电缆故障响应时间	< 200 ms

输入规格

传感器类型	NAMUR 符合 EN 60947-5-6 标准 / 机械触点
频率范围	0…5 kHz
最小脉冲宽度	> 0,1 ms
输入电阻	额定 1 kΩ
触发标准，信号	< 1,2 mA, > 2,1 mA
触发标准，电缆故障	< 0,1 mA, > 6,5 mA

输出规格

继电器输出
最大开关频率	20 Hz
最大电压	250 VAC / 30 VDC
最大电流	2 AAC / 2 ADC
最大 AC 功率	500 VA / 60 W
状态继电器
最大电压	125 VAC / 110 VDC
最大电流	0.5 AAC / 0.3 ADC
最大 AC 功率	62,5 VA / 32 W
NPN 输出
最大开关频率	5 kHz
最小脉冲宽度	> 0,1 ms
最大负载，电流/电压	80 mA / 30 VDC
80 mA 时电压降最大	2.5 VDC
