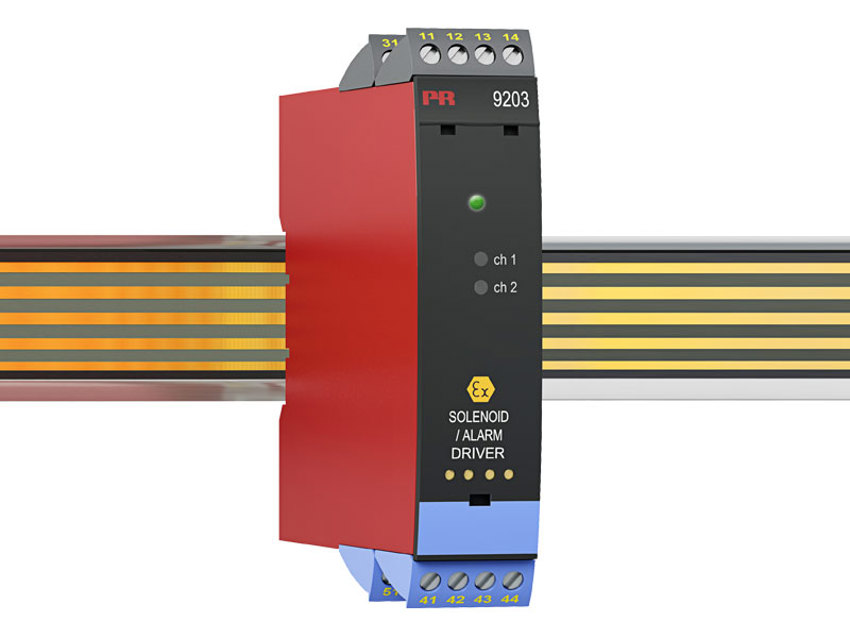

佩勒电子 PR Electronics 9203B 电磁阀/警报灯驱动器
电源 |
|
| 电源电压 | 19,2…31,2 VDC |
| 熔断器 | 1,25 A SB / 250 VAC |
| 最大功耗 | ≤ 1.9 W / ≤ 3.1 W (1 / 2 通道) – 低电流 ≤ 2.5 W (1 通道) – 高电流 |
| 最大部功耗, 1 / 2 通道 | ≤ 1.1 W / ≤ 2.0 W (1 / 2 通道) – 低电流 |
| 最大部功耗 | ≤ 1.7 W (1 通道) – 高电流 |
隔离电压 |
|
| 测试/工作：输入和其他所有之间 | 2,6 kVAC / 300 VAC 增强隔离 |
| 输出 1 和输出 2 之间 | 1,5 kVAC / 150 VAC 增强隔离 |
| 状态继电器和电源之间 | 1,5 kVAC / 150 VAC 增强隔离 |
| 程序设计 | PR 4500通信接口 |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
NPN 和机械开关 |
|
| 低电平触发标准 | ≤ 2,0 VDC |
| 高电平触发标准 | ≥ 4,0 VDC |
| 最大外接电压 | 28 VDC |
| 输入阻抗 | 3,5 kΩ |
PNP |
|
| 低电平触发标准 | ≤ 8,0 VDC |
| 高电平触发标准 | ≥ 10,0 VDC |
| 最大外接电压 | 28 VDC |
| 输入阻抗 | 3,5 kΩ |
状态继电器 |
|
| 最大电压 | 125 VAC / 110 VDC |
| 最大电流 | 0.5 AAC / 0.3 ADC |
| 最大 AC 功率 | 62,5 VA / 32 W |
| 输出波纹 | < 40 mVRMS |
